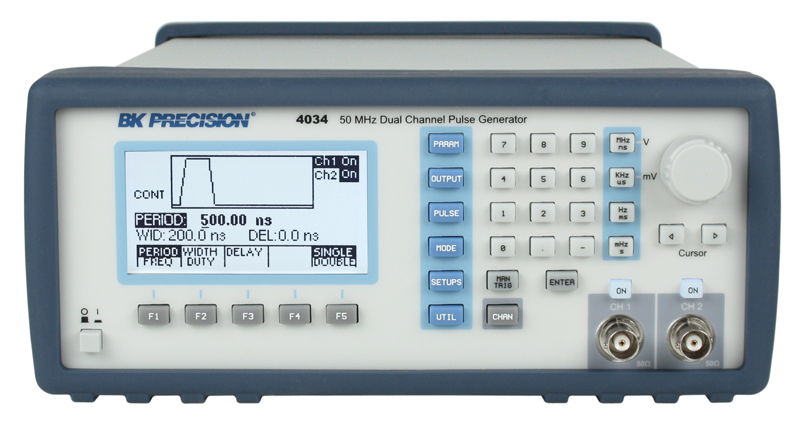

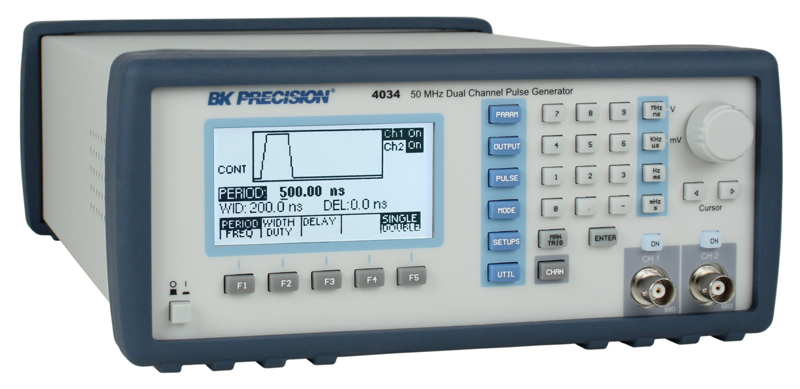

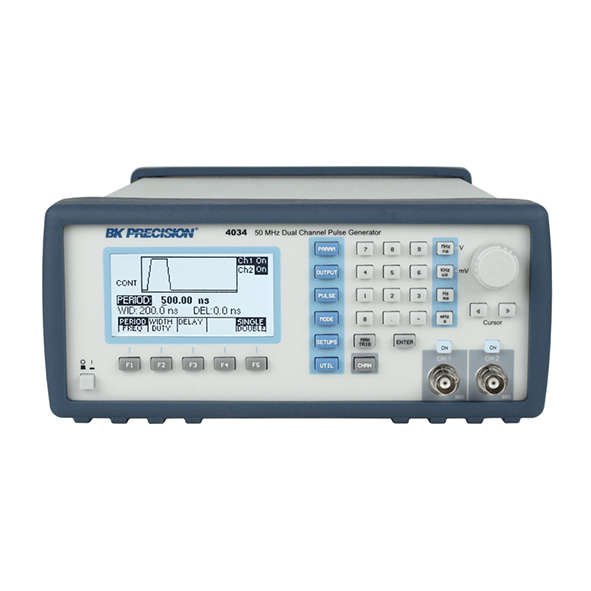

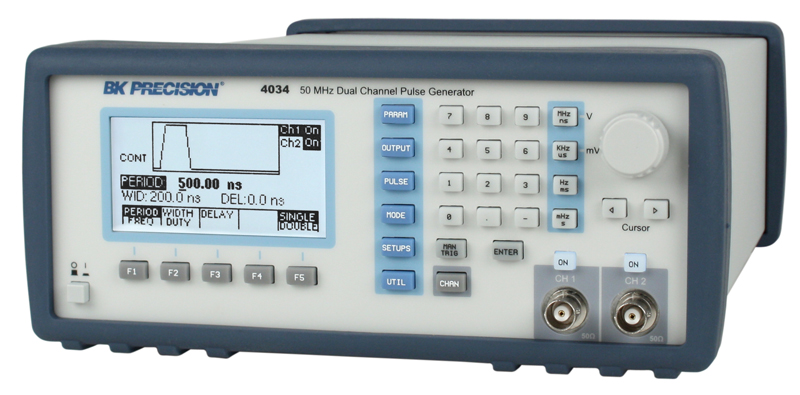

BK PRECISION 4034 50 MHz Çift Kanal Darbe Üreteci
4034, TTL, CMOS veya ECL teknolojilerine dayalı dijital sistemleri ve devreleri test etmek için yüksek performanslı programlanabilir çift kanallı darbe üretecidir. 50 MHz’e kadar tekrarlama oranı, 10 ns’den 10 s’ye kadar değişken darbe genişlikleri ve 0 ns’den 10 s’ye kadar darbe gecikmeleri ile 6 haneye kadar çözünürlükte temiz ve doğru darbeler üretir. Çıkış seviyeleri -10 V ila +10 V arasında ayarlanabilir, darbe genlikleri 50 ohm’luk bir yükte 0,1 Vpp’den 10 Vpp’ye ayarlanabilir. Tüm parametreler, modlar ve işlevler ön panel veya uzaktan kumanda komutları aracılığıyla programlanabilir. Ek olarak puls üreteci, sürekli, tetiklemeli, kapılı ve sayılmış burst modlarında seçilebilir tamamlayıcı puls ve çift puls üretimi sağlar.
Özellikler ve Avantajlar
- 0,1 Hz ila 50 MHz tekrarlama oranı
- Her iki kanal da tam işlevsellik sunar ve darbe genişliği ve geçiş süresi gibi tüm parametreler bağımsız olarak ayarlanabilir
- Bir düğmeye basarak her iki kanalı da senkronize edin
- Esnek tetikleme modları: Sürekli, Tetiklemeli (dahili, harici, manuel), Geçitli Burst ve Harici Genişlik
- Darbe genişliği 10 ns ile 10 s arasında programlanabilir
- Geçiş süreleri (yükselme ve düşme süreleri) 6 ns ile 25 ms arasında değişir
- Programlanabilir gecikme ve çift darbe
- Son kapatma kurulumunun otomatik olarak saklanması ile 99 adede kadar farklı test kurulumunu saklayın
- 50 ohm çıkışa 10 Vpp
- Kapalı vaka kalibrasyonu

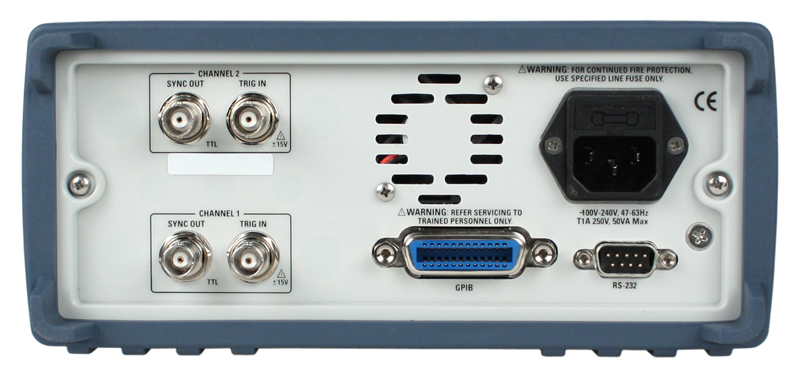

- GPIB ve RS-232 ile programlanabilir
- SCPI uyumlu
Uygulamalar
- Otomatik Test Ekipmanı (ATE)
- Aviyonik ve radar testi
- Anahtarlamalı güç kaynağı testi
- Aktif bileşenlerin karakterizasyonu
