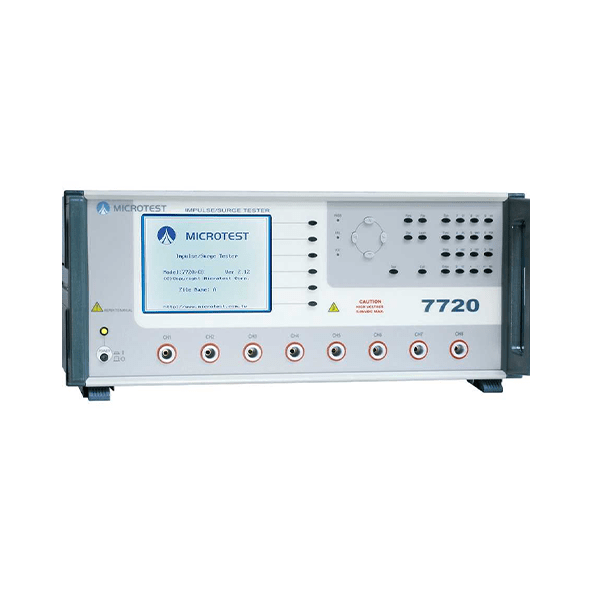

Microtest 7720 Impulse Sargı Test Cihazı
- Yüksek voltaj kalibrasyonu
- programlanabilir darbe gerilimi
- Dahili depolama 200 set test dalga formu
- Toplam alan karşılaştırması
- Diferansiyel alan karşılaştırması
- Dalga karşılaştırması
- Düz ve Corona
- RS-232, uzak ve yazıcı arayüzlerini destekler
- Operatörlerin yanlışlıkla tuşlara dokunmasını önlemek için tuş kilidi işlev
ÖZELLİKLER
Model 7720
Test Kanalı 8
Darbe Gerilimi 200V-5000V (programlanabilir)
Darbe Gerilimi Doğruluğu ±2%
En Düşük Endüktans 50uH
Ölçüm Süresi 50mS
5 dalga formu karşılaştırması sağlar
Toplam alan karşılaştırması Katman kısa olduğunda, bobin üzerindeki güç kaybı artar, rezonans sönümleme katsayısı artar, rezonans genliği azalır, toplam alan azalır. Bunlar, kısa katmanı kontrol ettiğimiz temel parametrelerdir.
Altın numune ile DUT arasındaki alan farkını hesaplayarak ve karşılaştırarak.
Yüzdeye göre göster Bu verilerle güç kaybını analiz edin.Diferansiyel alan karşılaştırması Normal dalga ve DUT dalgası arasındaki farkı toplayın “Alan diferansiyeli”.
Katman kısa olduğunda, endüktans azalır (trafoya benzer). Dalga fazı değişimi ve alan diferansiyeli de değişir. Bu, cihazda “başarısız” gösterecektir.
Ancak parametre, endüktans, rezonans faz kayması sapması nedeniyle sapmaya neden olabilir. (Motor ve geleneksel trafo gibi silikon çelik ürünler uygun değildir)Altın numune ile DUT arasındaki alan farkını hesaplayarak ve karşılaştırarak. Dalga formu örtüşme derecesini belirlemek için.
Endüktansı bununla karşılaştırın.Dalga karşılaştırma Kabul edilebilir bir dalga aralığı belirleyin, DUT’nin dalgası bu aralıktaysa “geçti”, aksi takdirde “başarısız” gösterilir
Bu parametre, rezonans dalgasının hem genliğini hem de fazını değerlendirebilir. Bu, kısa katmanın algılama kapasitesini artırabilir.
Korona karşılaştırması Darbe testinde yalıtım hatası deşarja neden olacak ve korona oluşturacaktır. Bu fonksiyon, sapma derecesine göre koronanın meydana geldiği zamanları sayabilir.
Bobin üzerindeki deşarj fenomenini tespit edin.
Düz karşılaştırma Katman kısa olursa, dalga biçimi titreyecektir. Bu nedenle, cihaz onu nicelleştirecek ve karşılaştıracaktır.
SİSTEM
PLC Uzaktan Kontrol Testi, Hakkında
PLC Uzak Çıkış Sinyali GEÇTİ, BAŞARISIZ, YG Çıkışı, Test
Dahili Depolama 200 set test dalga formu
Güç Kaynağı Voltajı：98Vac-132Vac 或192Vac-264Vac
Frekans：50/60Hz ±%5
Güç tüketimi 300VA
Çevre Sıcaklığı：10℃-40℃
Nem: %20-90 Bağıl Nem
Boyut 435x190x522 mm (G*Y*D)
Ağırlık 9Kg

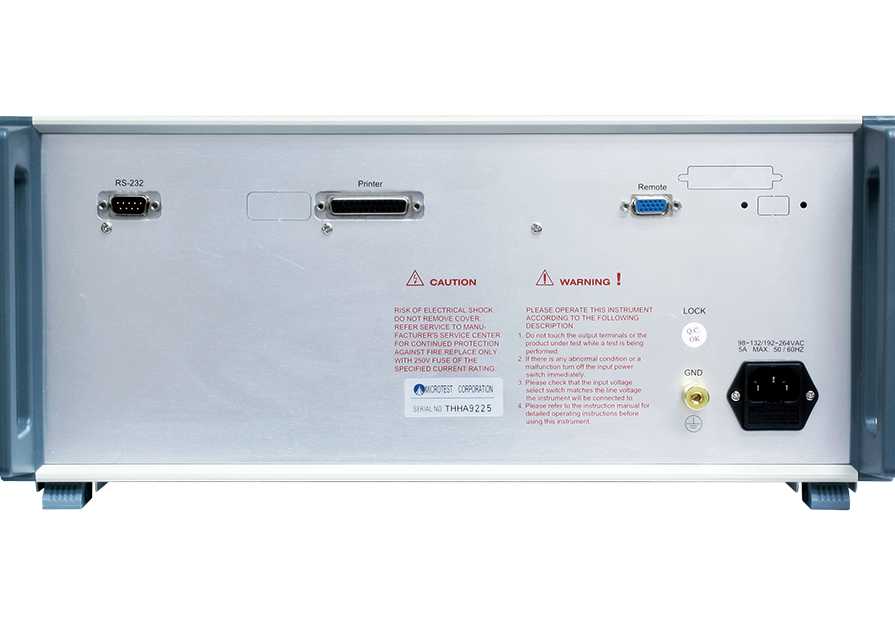

Arayüz RS-232, Uzak, Yazıcı
Ekran 5.7″ nokta vuruşlu (300*240 )
