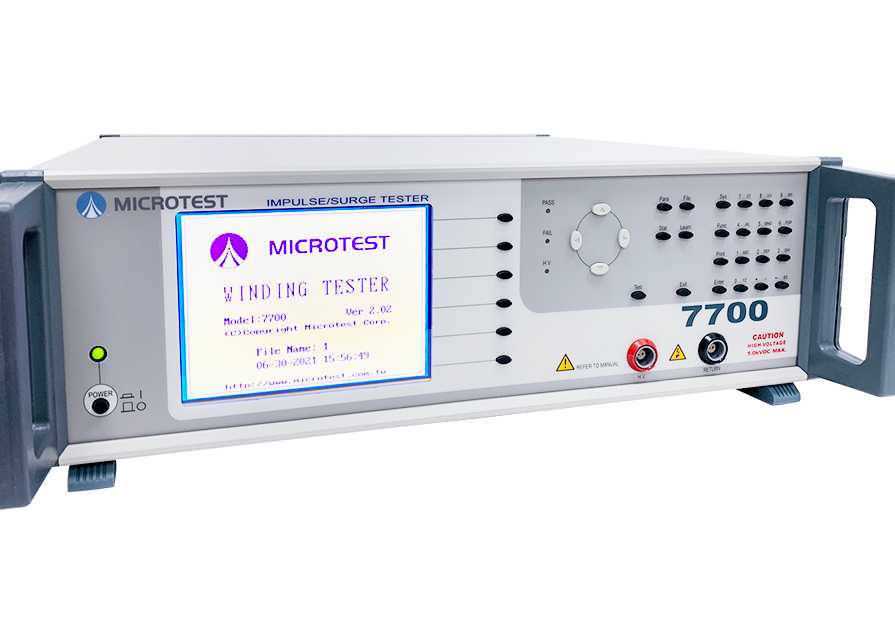

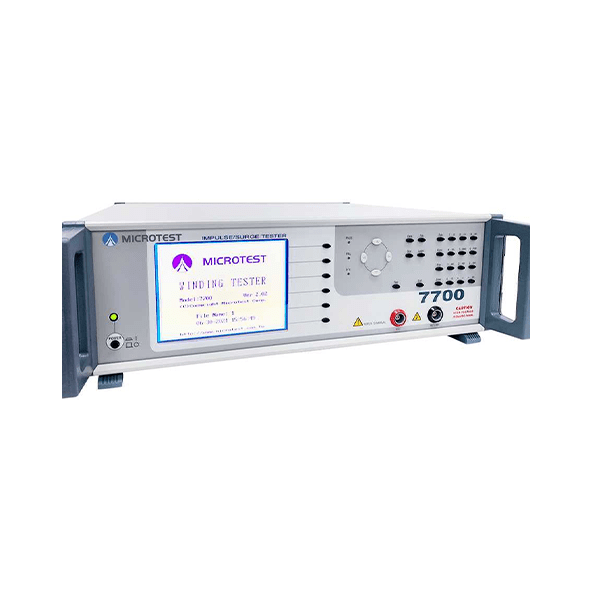

Microtest 7710 Impulse Sargı Test Cihazı
- En Düşük Endüktans (100uH)
- Yüksek voltaj kalibrasyonu
- programlanabilir darbe gerilimi
- Dahili depolama 200 set test dalga formu
- Toplam alan karşılaştırması
- Diferansiyel alan karşılaştırması
- Dalga karşılaştırması
- Düz ve Corona
- RS-232, uzak ve yazıcı arayüzlerini destekler
- Operatörlerin yanlışlıkla tuşlara dokunmasını önlemek için tuş kilidi işlevi
ÖZELLİKLER
Model 7710
Test Kanalı 2
Darbe Voltajı 200V-10000V (programlanabilir )
Darbe Voltajı Doğruluğu±%2
En Düşük Endüktans 100uHM
Ölçüm Süresi 50mS
5 dalga formu karşılaştırması sağlar
Toplam alan karşılaştırması
Katman kısa olduğunda, bobin üzerindeki güç kaybı artar, rezonans sönümleme katsayısı artar, rezonans genliği azalır, toplam alan azalır. Bunlar, kısa katmanı kontrol ettiğimiz temel parametrelerdir. Altın numune ile DUT arasındaki alan farkını hesaplayarak ve karşılaştırarak.
Yüzdeye göre göster
Bu verilerle güç kaybını analiz edin.
Bu verilerle güç kaybını analiz edin.
Diferansiyel alan karşılaştırması
Normal dalga ve DUT dalgası arasındaki farkı ekleyin “Alan diferansiyel” çağrısı.
Katman kısa olduğunda, endüktans azalır (trafoya benzer). Dalga fazı değişimi ve alan diferansiyeli de değişir. Bu, cihazda “başarısız” gösterecektir.
Ancak parametre, endüktans, rezonans faz kayması sapması nedeniyle sapmaya neden olabilir. (Motor ve geleneksel trafo gibi silikon çelik ürünler uygun değildir)Altın numune ile DUT arasındaki alan farkını hesaplayarak ve karşılaştırarak.
Katman kısa olduğunda, endüktans azalır (trafoya benzer). Dalga fazı değişimi ve alan diferansiyeli de değişir. Bu, cihazda “başarısız” gösterecektir.
Ancak parametre, endüktans, rezonans faz kayması sapması nedeniyle sapmaya neden olabilir. (Motor ve geleneksel trafo gibi silikon çelik ürünler uygun değildir)Altın numune ile DUT arasındaki alan farkını hesaplayarak ve karşılaştırarak.
Dalga formu örtüşme derecesini belirlemek için. Endüktansı bununla karşılaştırın.
Dalga karşılaştırma
Kabul edilebilir bir dalga aralığı belirleyin, DUT’nin dalgası bu aralıktaysa “geçti” aksi takdirde “başarısız” gösterilir
Bu parametre, rezonans dalgasının hem genliğini hem de fazını değerlendirebilir. Bu, katman kısalığının algılama kapasitesini artırabilir.
Bu parametre, rezonans dalgasının hem genliğini hem de fazını değerlendirebilir. Bu, katman kısalığının algılama kapasitesini artırabilir.
Korona karşılaştırması
Nabız testinde, yalıtım hatası deşarja neden olur ve korona oluşturur. Bu fonksiyon, sapma derecesine göre koronanın meydana geldiği zamanları sayabilir.
Bobin üzerindeki deşarj fenomenini tespit edin.
Bobin üzerindeki deşarj fenomenini tespit edin.
Düz karşılaştırma
Katman kısa olursa, dalga formu titreyecektir. Bu nedenle, cihaz bunu nicelleştirecek ve karşılaştıracaktır.

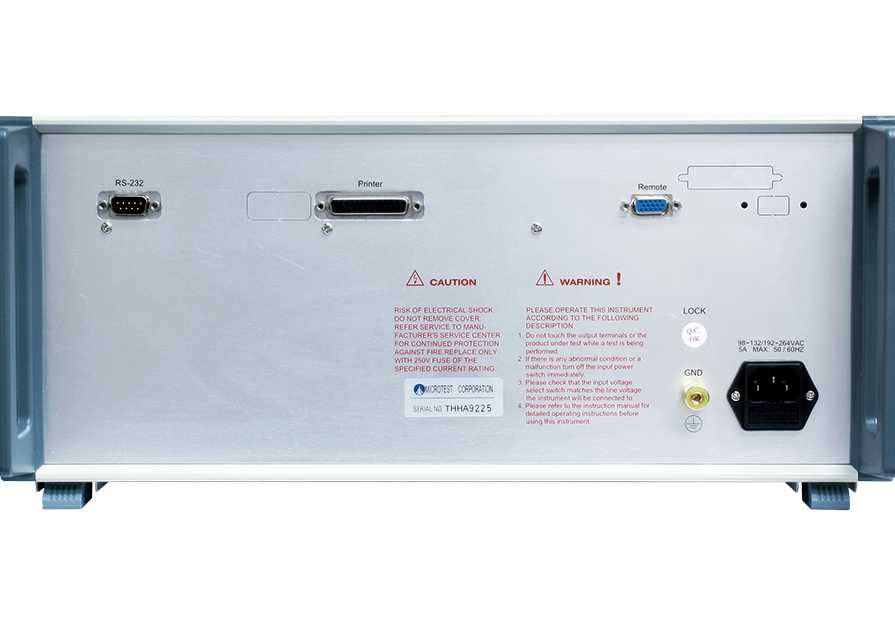

SİSTEM PLC Uzaktan KontrolTest 、 PLC Uzaktan Çıkış Sinyali GEÇİŞ BAŞARISIZ 、 HV Çıkış 、 Test Dahili Storage200 test dalga biçimini ayarlar Güç KaynağıVoltaj: 98Vac-132Vac 或192Vac-264VacFrekans：50/60Hz ±5 % Güç tüketimi300VA OrtamSıcaklık：10℃-40℃Nem：20-90%RH Boyut435x145x522 mm (G*Y*D) Ağırlık8 Kg ArayüzRS-232、Uzaktan、Yazıcı Ekran5,7″ nokta vuruşlu (300*240 )
