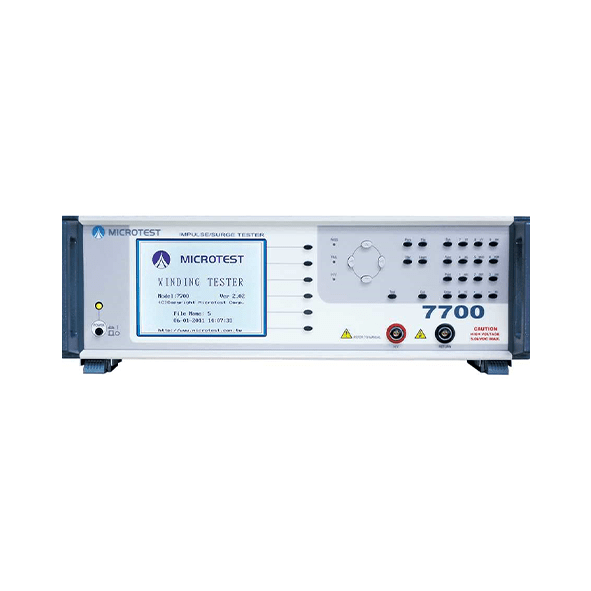

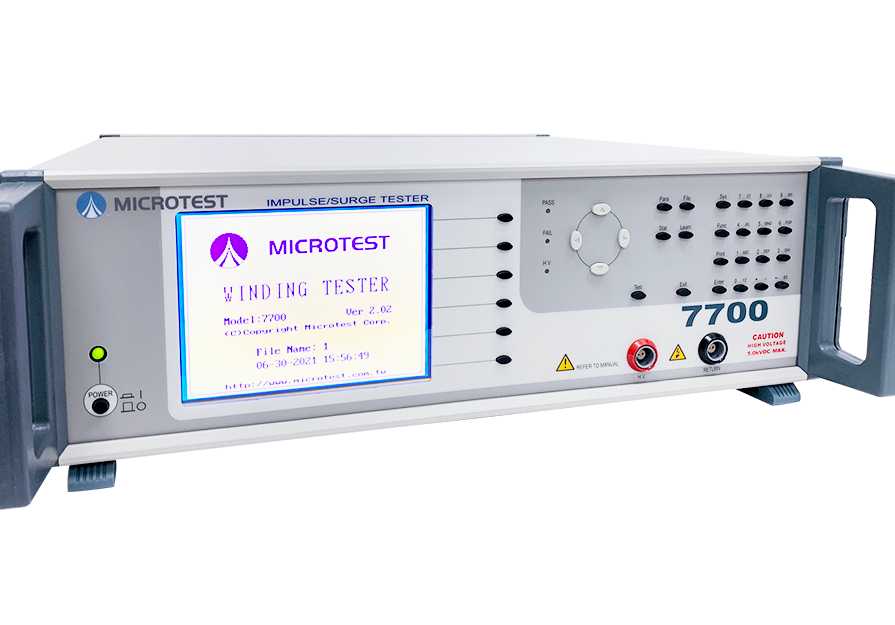

Microtest 7700 Impulse Sargı Test Cihazı
- Yüksek voltaj kalibrasyonu
- programlanabilir darbe gerilimi
- Dahili depolama 200 set test dalga formu
- Toplam alan karşılaştırması
- Diferansiyel alan karşılaştırması
- Dalga karşılaştırması
- Düz ve Corona

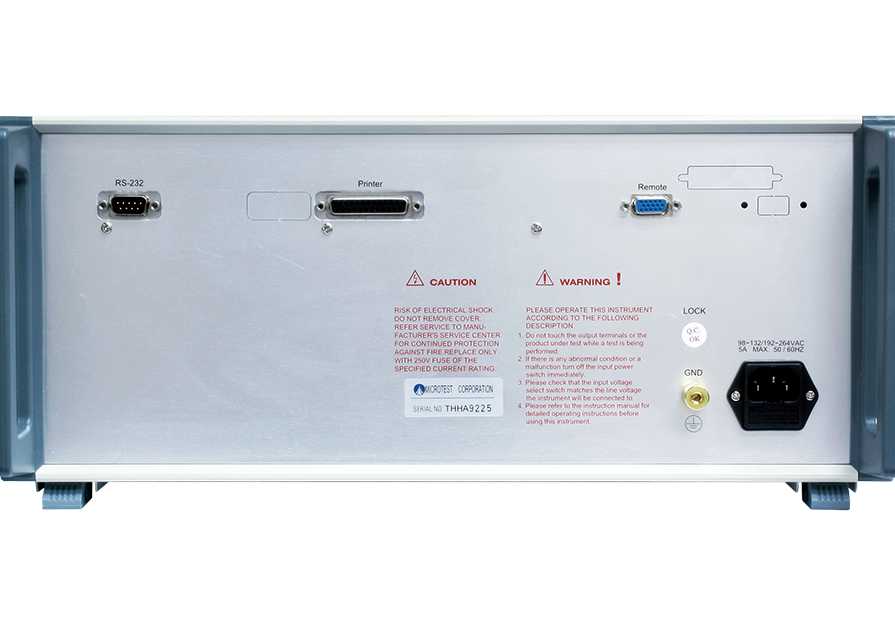

- RS-232, uzak ve yazıcı arayüzlerini destekler
- Operatörlerin yanlışlıkla tuşlara dokunmasını önlemek için tuş kilidi işlev
Özellikler:
7700 modeli
Test Kanalı : 2
Darbe Gerilimi : 200V-5000V(可程式)
Darbe Gerilimi Doğruluğu : ±2%
En Düşük Endüktans : 50uH
Ölçüm Süresi : 50mS
5 dalga formu karşılaştırması sağlar.
7700 modeli
Test Kanalı : 2
Darbe Gerilimi : 200V-5000V(可程式)
Darbe Gerilimi Doğruluğu : ±2%
En Düşük Endüktans : 50uH
Ölçüm Süresi : 50mS
5 dalga formu karşılaştırması sağlar.
Toplam alan karşılaştırması :
Katman kısa olduğunda, bobin üzerindeki güç kaybı artar, rezonans sönümleme katsayısı artar, rezonans genliği azalır, toplam alan azalır. Bunlar, kısa katmanı kontrol ettiğimiz temel parametrelerdir.
Altın numune ile DUT arasındaki alan farkını hesaplayarak ve karşılaştırarak.
Yüzdeye göre göster
Bu verilerle güç kaybını analiz edin.
Katman kısa olduğunda, bobin üzerindeki güç kaybı artar, rezonans sönümleme katsayısı artar, rezonans genliği azalır, toplam alan azalır. Bunlar, kısa katmanı kontrol ettiğimiz temel parametrelerdir.
Altın numune ile DUT arasındaki alan farkını hesaplayarak ve karşılaştırarak.
Yüzdeye göre göster
Bu verilerle güç kaybını analiz edin.
Diferansiyel alan karşılaştırması:
Normal dalga ve DUT dalgası arasındaki farkı toplayın “Alan diferansiyeli”.
Katman kısa olduğunda, endüktans azalır (trafoya benzer). Dalga fazı değişimi ve alan diferansiyeli de değişir. Bu, cihazda “başarısız” gösterecektir.
Ancak parametre, endüktans, rezonans faz kayması sapması nedeniyle sapmaya neden olabilir. (Motor ve geleneksel trafo gibi silikon çelik ürünler uygun değildir)Altın numune ile DUT arasındaki alan farkını hesaplayarak ve karşılaştırarak. Dalga formu örtüşme derecesini belirlemek için.
Endüktansı bununla karşılaştırın.
Dalga karşılaştırma:
Kabul edilebilir bir dalga aralığı belirleyin, DUT’nin dalgası bu aralıktaysa “geçti”, aksi takdirde “başarısız” gösterilir
Bu parametre, rezonans dalgasının hem genliğini hem de fazını değerlendirebilir. Bu, kısa katmanın algılama kapasitesini artırabilir.
Kabul edilebilir bir dalga aralığı belirleyin, DUT’nin dalgası bu aralıktaysa “geçti”, aksi takdirde “başarısız” gösterilir
Bu parametre, rezonans dalgasının hem genliğini hem de fazını değerlendirebilir. Bu, kısa katmanın algılama kapasitesini artırabilir.
Korona karşılaştırması:
Darbe testinde yalıtım hatası deşarja neden olacak ve korona oluşturacaktır. Bu fonksiyon, sapma derecesine göre koronanın meydana geldiği zamanları sayabilir. Bobin üzerindeki deşarj fenomenini tespit edin.
Darbe testinde yalıtım hatası deşarja neden olacak ve korona oluşturacaktır. Bu fonksiyon, sapma derecesine göre koronanın meydana geldiği zamanları sayabilir. Bobin üzerindeki deşarj fenomenini tespit edin.
Düz karşılaştırma: Katman kısa olursa, dalga biçimi titreyecektir. Bu nedenle, cihaz onu nicelleştirecek ve karşılaştıracaktır.
