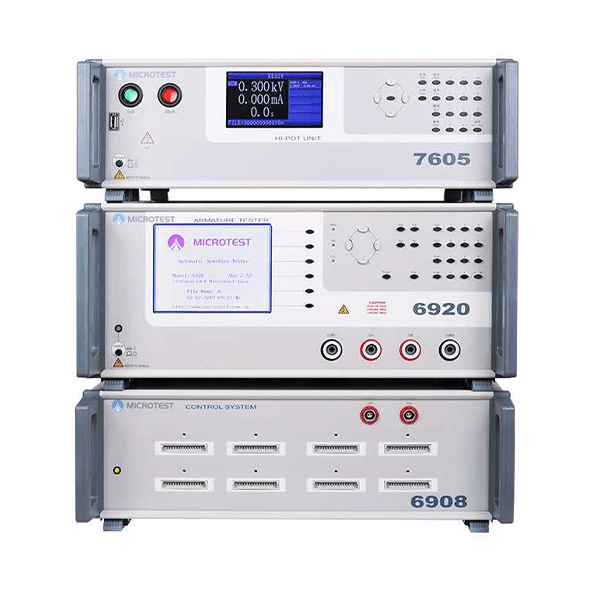

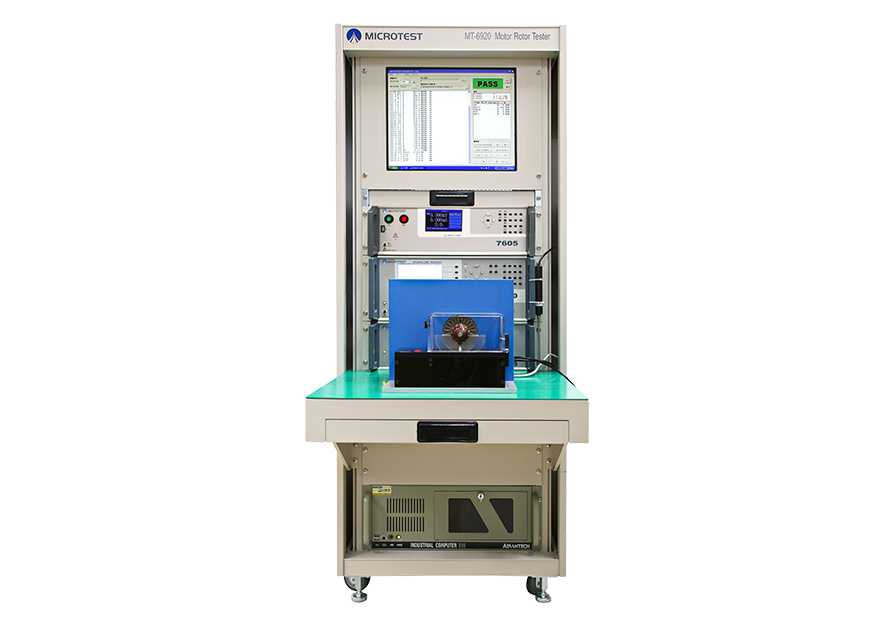

Microtest 6920 Motor Rotor Test Sistemi
- 24/48 Kanal
- Hipot/Kaçak Akım
- Yalıtım direnci
- Sargı Katmanı kısa Testi
- Direnç Kaynak Testi
- Endüktans Testi
- Aynı anda birden fazla DUT setini test edebilir
- 4-Wire DC Direnç ölçümü diğerlerinden daha doğru olacaktır
- Dalga formu karşılaştırmalı Impulse/Surge, tahribatsız bir analizdir
- Çince/İngilizce ekran keyfi olarak değiştirilebilir
ÖZELLİKLER
Model 6920
Test Kanalı 24/48
DC Direnç Testi
DCR Aralığı 0.1mΩ-100kΩ
Ölçüm Modu 4 Telli
DCR Doğruluğu Düşük Direnç
0.1mΩ-1Ω±(0.2%±1mΩ)
Yüksek direnç
1Ω-100KΩ±0.1%
Güvenlik Hi pot Testi
AC Çıkış Voltajı 100V-3000V
AC Kaçak Akımı 0.001mA-10mA
AC Ark Algılama 0-9 arası dişlileri algılar
DC Çıkış Voltajı 100V-3000V
DC Kaçak Akımı 0.001mA-5mA
DC Ark Tespiti 0-9 arası dişlileri algılar
IR Çıkış Voltajı 100V-1000V
İzolasyon Direnci 1-9999MΩ
Ölçüm Süresi 0.1-99.9s Sürekli ayarlanabilir
Voltaj Doğruluğu ±(ayarın %3’ü+5V)
Darbe Sargı Testi
Darbe Gerilimi (programlanabilir) 200V-3000V
Darbe Gerilimi Doğruluğu ±2%
Toplam alan karşılaştırması Katman kısa olduğunda, bobin üzerindeki güç kaybı artar, rezonans sönümleme katsayısı artar, rezonans genliği azalır, toplam alan azalır. Bunlar, kısa katmanı kontrol ettiğimiz temel parametrelerdir.Altın numune ile DUT arasındaki alan farkını hesaplayarak ve karşılaştırarak.Yüzdeye göre göster Bu verilerle güç kaybını analiz edin.
Diferansiyel alan karşılaştırması Normal dalga ve DUT dalgası arasındaki farkı toplayın “Alan diferansiyeli”.
Katman kısa olduğunda, endüktans azalır (trafoya benzer). Dalga fazı değişimi ve alan diferansiyeli de değişir. Bu, cihazda “başarısız” gösterecektir.
Ancak parametre, endüktans, rezonans faz kayması sapması nedeniyle sapmaya neden olabilir. (Motor ve geleneksel trafo gibi silikon çelik ürünler uygun değildir)Altın numune ile DUT arasındaki alan farkını hesaplayarak ve karşılaştırarak. Dalga formu örtüşme derecesini belirlemek için.
Endüktansı bununla karşılaştırın.
Dalga karşılaştırma Kabul edilebilir bir dalga aralığı belirleyin, DUT’nin dalgası bu aralıktaysa “geçti”, aksi takdirde “başarısız” gösterilir
Bu parametre, rezonans dalgasının hem genliğini hem de fazını değerlendirebilir. Bu, kısa katmanın algılama kapasitesini artırabilir.
Korona karşılaştırması Darbe testinde yalıtım hatası deşarja neden olacak ve korona oluşturacaktır. Bu fonksiyon, sapma derecesine göre koronanın meydana geldiği zamanları sayabilir.
Bobin üzerindeki deşarj fenomenini tespit edin.
Düz karşılaştırma Katman kısa olursa, dalga biçimi titreyecektir. Bu nedenle, cihaz onu nicelleştirecek ve karşılaştıracaktır.
- Endüktans Ölçümü (Opsiyon LCR Metre 6365)
- Endüktans Aralıkları 0.1nH – 99.999KH
- Test Frekansı 10Hz-200kHz
- Frekans Çıkış Doğruluğu ±0.01%
- Frekans Çözünürlüğü 5 Haneli
- AC Sürücü Seviyesi 10mV – 2Vrms (1m Vrms çözünürlük)
- Temel Doğruluk ±0.1%
- Üç Fazlı Endüktans Denge Testi Karşılaştırma Modu
İki bobin endüktansı seti arasındaki farkın mutlak değeri
İki bobin endüktansı seti arasındaki farkın mutlak değerinin standart değere oranı
İki kümenin endüktansı arasındaki farkın mutlak değerinin oranı
bobin sayısı ve üç bobin setinin ölçülen direncinin ortalama değeri
