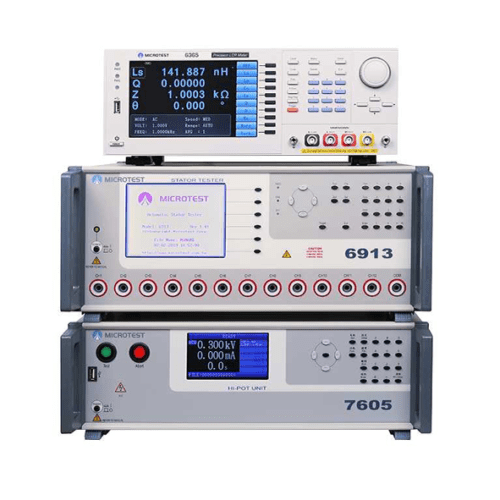

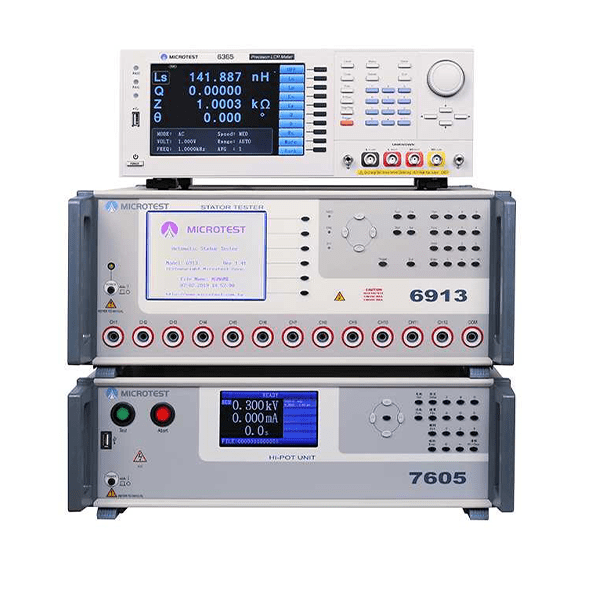

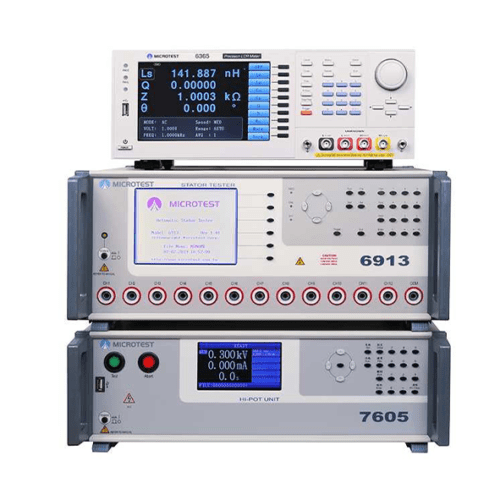

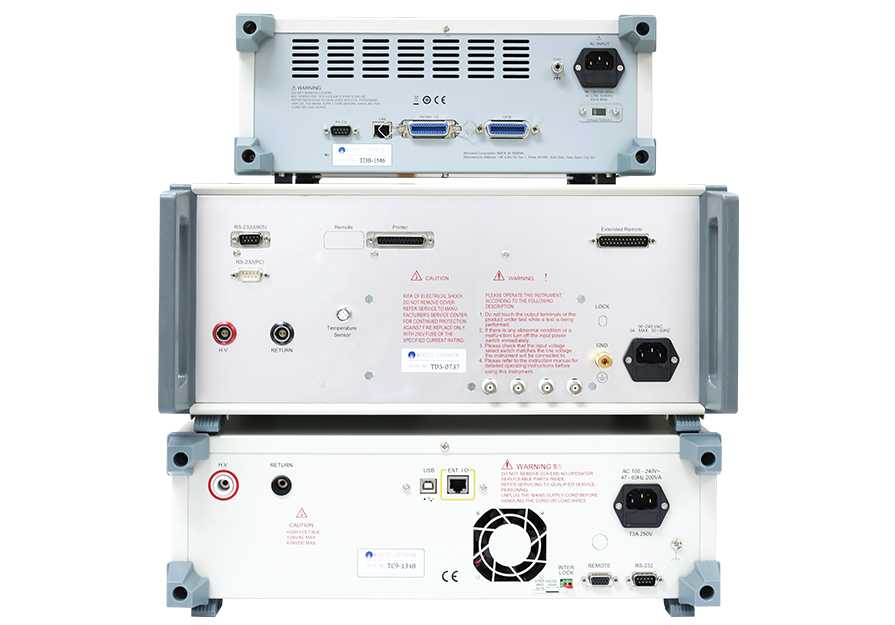

Microtest 6913 Motor Stator Test Sistemi
- 13 Kanal
- Hipot/Kaçak Akım
- Yalıtım direnci
- Sargı Katmanı kısa Testi
- Direksiyon testi
- Endüktans Testi
- Aynı anda birden fazla DUT setini test edebilir
- 4-Wire DC Direnç ölçümü diğerlerinden daha doğru olacaktır
- Dalga formu karşılaştırmalı Impulse/Surge, tahribatsız bir analizdir
- Çince/İngilizce ekran keyfi olarak değiştirilebilir
ÖZELLİKLER
Selection
| Model | 6917 | 6913 | 6913L | 6910 |
| Test Channel | 17 | 13 | 13 | 8 |
| DCR Range | 0.1mΩ-100kΩ | 0.1mΩ-100kΩ | 0.1mΩ-150Ω | 0.1mΩ-100kΩ |
| DCR Accuracy | Low Resistance 0.1mΩ-1Ω ±(0.2%±1mΩ) | Low Resistance 0.1mΩ-1Ω ±(0.2%±1mΩ) | Low Resistance 0.1mΩ-200mΩ ±(0.1%±0.5mΩ) | Low Resistance 0.1mΩ-1Ω ±(0.2%±1mΩ) |
| High Resistance 1Ω-100KΩ ±0.1%
| High Resistance 1Ω-100KΩ ±0.1%
| High Resistance 200mΩ-1Ω ±(0.1%±2mΩ 1Ω-150Ω ±0.5% | High Resistance 1Ω-100KΩ ±0.1%
|
Diferansiyel alan karşılaştırması Normal dalga ve DUT dalgası arasındaki farkı toplayın “Alan diferansiyeli”.
Katman kısa olduğunda, endüktans azalır (trafoya benzer). Dalga fazı değişimi ve alan diferansiyeli de değişir. Bu, cihazda “başarısız” gösterecektir.
Ancak parametre, endüktans, rezonans faz kayması sapması nedeniyle sapmaya neden olabilir. (Motor ve geleneksel trafo gibi silikon çelik ürünler uygun değildir)Altın numune ile DUT arasındaki alan farkını hesaplayarak ve karşılaştırarak. Dalga formu örtüşme derecesini belirlemek için.
Endüktansı bununla karşılaştırın.
Dalga karşılaştırma Kabul edilebilir bir dalga aralığı belirleyin, DUT’nin dalgası bu aralıktaysa “geçti”, aksi takdirde “başarısız” gösterilir
Bu parametre, rezonans dalgasının hem genliğini hem de fazını değerlendirebilir. Bu, kısa katmanın algılama kapasitesini artırabilir.
Korona karşılaştırması Darbe testinde yalıtım hatası deşarja neden olacak ve korona oluşturacaktır. Bu fonksiyon, sapma derecesine göre koronanın meydana geldiği zamanları sayabilir.
Bobin üzerindeki deşarj fenomenini tespit edin.
Düz karşılaştırma Katman kısa olursa, dalga biçimi titreyecektir. Bu nedenle, cihaz onu nicelleştirecek ve karşılaştıracaktır.
Endüktans Ölçümü (Opsiyon LCR Metre 6365)
Endüktans Aralıkları 0.1nH – 99.999KH
Test Frekansı 10Hz-200kHz
Frekans Çıkış Doğruluğu ±0.01%
Frekans Çözünürlüğü 5 Haneli
AC Sürücü Seviyesi 10mV – 2Vrms (1m Vrms çözünürlük)
Temel Doğruluk ±0.1%
Üç Fazlı Endüktans Denge Testi Karşılaştırma Modu
İki bobin endüktansı seti arasındaki farkın mutlak değeri
İki bobin endüktansı seti arasındaki farkın mutlak değerinin standart değere oranı
İki kümenin endüktansı arasındaki farkın mutlak değerinin oranı
bobin sayısı ve üç bobin setinin ölçülen direncinin ortalama değeri
SİSTEM
Test gereksinimlerine göre test fikstürü
Gösterge Başarılı/Başarısız Ekran Diyagramı/Ses
100 yeniden yazılabilir veri kümesinin Dahili Depolama Depolaması
Kullanım Kılavuzu, RS-232
Güç Kaynağı Voltajı 90-132Vac veya 198-264Vac
Frekans 50/60Hz
Güç tüketimi 300VA
Ortam Sıcaklığı 10℃-40℃
Nem %20-90 Bağıl Nem
Ekran 6913/6913L 5,7″ nokta vuruşlu ekran (320*240)
7605 4,3″ TFT LCD (480*272)
6365 7,0″ TFT (800*480)
Boyut
(G*Y*D)
6913/6913L 435x190x522mm
7605 435x145x522mm
6365 435x145x522mm
Ağırlık 6913/6913L 15 Kg
7605 14Kg
6365 3Kg
Arayüz RS-232
