Kontaktör Kontrol Board Seri 2200
- Öğretici gelişmiş uygulama sistemi
- Kurulum teknolojisinde basit ve gelişmiş uygulamalar için dizayn edilmiştir.
- Demo Board’un ön panelinde grafik devre çizimi bulunur.
- Deney tanımlamaları devre ve kurulum diyagramlarıyla detaylandırılmıştır.
- 1kW’a üzerindeki güçte elektrik motorları için dizayn edilmiştir.
HPS Sistem Teknik bu deney sistemi ile devre kesici kontrol mühendisliğinde deneyleri yapabilmek için karşılaştırmalı bir program sunar. Uygulama sistemi Demo Boardda başlıca şunları içerir:

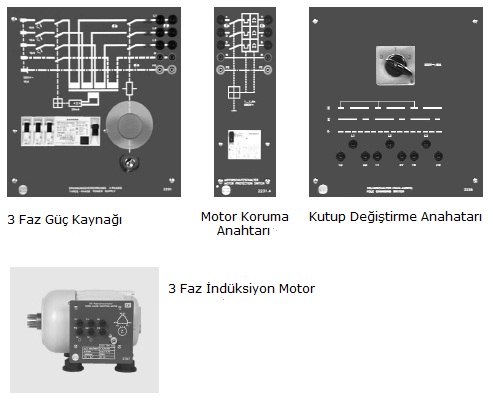

· Üç-Faz Güç Kaynağı
· Motor Koruma Şalteri

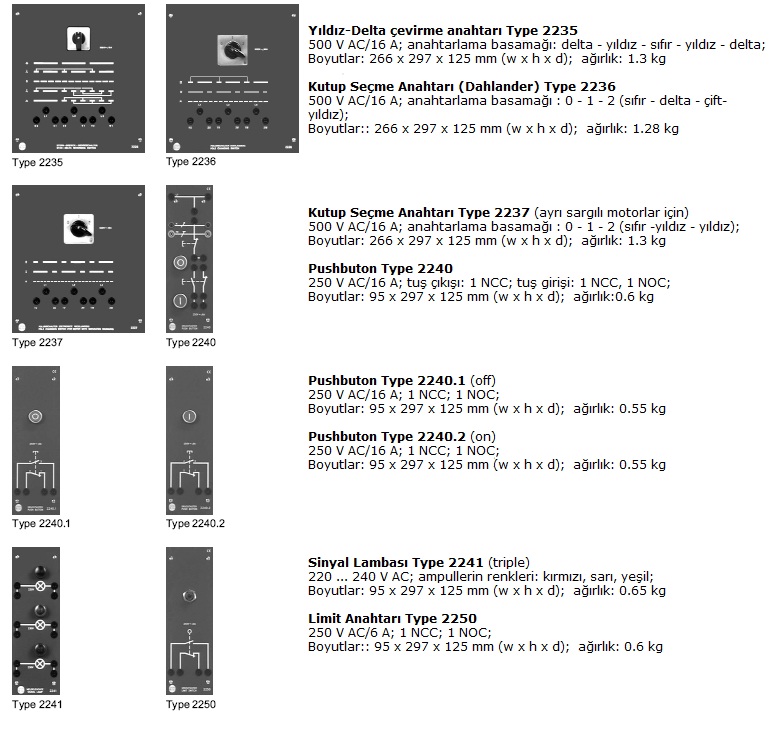

· Yıldız-Delta Şalteri
· Kutup Seçme Şalteri

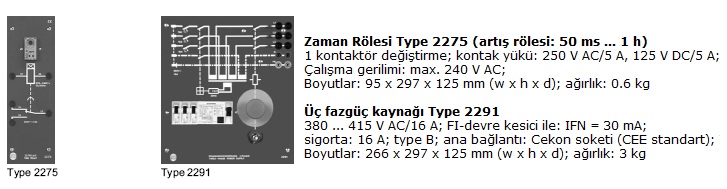

· Zaman Rölesi
· Devre Kesici

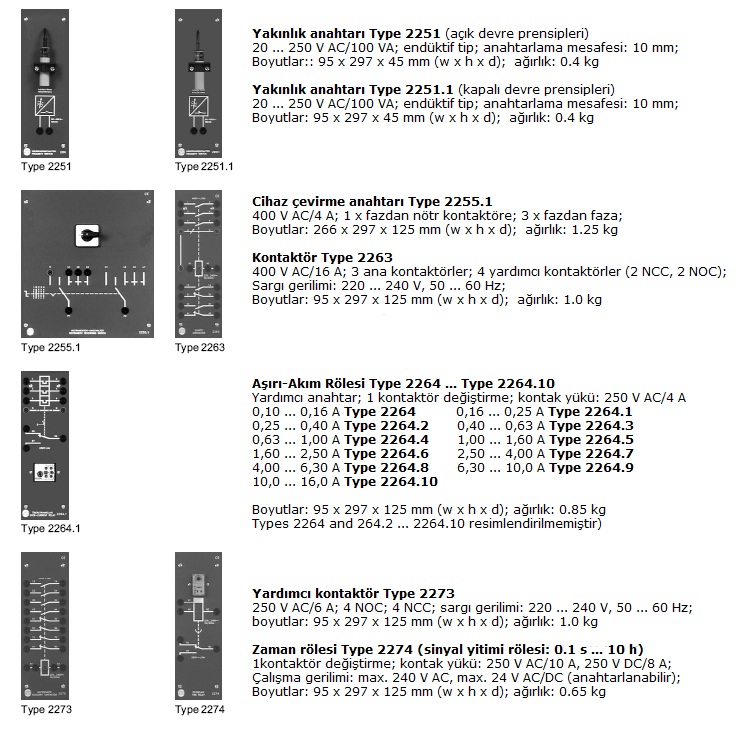

· Cihaz geri çevirme şalteri
Demo Boardda ilgili devrenin standart çizimi en iyi sinyal izlemeyi sağlar. Boardun önündeki ilave 4 mm jaklar sayesinde güvenilir bağlantılar ve güvenilir kablolar ile devre derlenmiştir. Demo Boardun arkası gri plastik kapak ile korunmaktadır. Bu şekil örneğin bir Masada Boardun ergonomik uygun açıyla yerleşmesini destekler. Deneyleri yürütebilmek için Demo Board uygulama amaçlı bir hps rafında ya da bir Masaya yerleştirilmiştir. Bu uygulama sistemi sayısız deneyi detaylı devre tanımlamaları içererek Motor Kontrol Paneli deney Kılavuzuyla beraber sunulur.
