EIB/KNX BOARD HPS Type 2401.1

TESİSAT KURULUM  DENEY SETİ HPS Type 2401.1

Tesisat Teknolojisi- European Installation Bus(EIB)

“European Installation Bus”  (EIB): Binalarda elektronik sistemler oluşturmak için tasarlanmış dağıtılmış bir kontrol sistemidir.

• EIB alanı için hazırlanmış kompakt deney seti.
• Ünite tüm basit komponentleri içerir, monofaze elektrik prizi yeterlidir.
• Farklı üreticilere ait EIB komponentleri deney seti üzerindeki montaj rayına tamamen güvenli jackları ile(4 mm) takılabilir.
• Bus işlemlerini gösteren entegre Bus dedektörü.
• Klasik tesisat teknolojisiyle birleştirme imkanı.
• Uyumlu USB ara yüz ile PC programlaması mümkündür.
• Masaüstü bir ünite gibi kullanılabilir, bir kutu içersinde taşınabilir eğitim birimi veya bir demo rafı içinde.

HPS Sys.Tech. Kurulum Deney Seti ile (EIB) “European Installation Bus” alanında uzman yetişecek kişilerin dersleri için dizayn edilmiş, uygulama deney sistemini sunmaktadır. Bu birim, EIB ile bağlantılı olarak kurulum uzmanları için gerekli olan tüm temel bileşenleri içerir. Board’un önünde, deney sahasını genişletmek için farklı üreticilere ait EIB kompenentlerin kolayca montajını yapabileceği montaj rayı bulunur.

Sorunların belirlenmesi için Kurulum Board’un önünde basılı kat planları ile şablonlar bulunmaktadır.

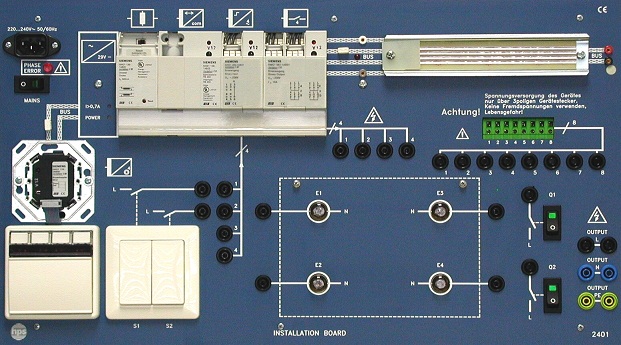

Tesisat Board’u aşağıdaki fonksiyon gruplarını içerir:

·        Güç Kaynağı ünitesi 29 V/500 mA, veri yolundaki EIB komponentlerine enerji sağlamak için .

·         Choke/Kısma Bobini.

·         Veri Arayüzü (USB).

·         Binary giriş , 4 fold.

·         Switching actuator, 4-fold.

·         Bus kuplör;diğer uygulamalar için modüller bağlı sensörler yerine bus kuplör üzerine bağlanabilirler.

·         Sensör programlanabilir 4 cift LED göstergeli anahtardan oluşmaktadır.

·         Bus dedektörü (LED).

·         2 pushbutton /2 anahtar, pilot lambalar ile (230 V).

·         Yükleri simüle etmek için 4 lamba(230 V AC, 5 W).

·         Ek ticari EIB bileşenleri entegre veri yolu ile başlıklı ray.

·         Adaptör, 8-kutup, 4mm güvenli jacklere normal kurulum hatlarını uyarlamak için.

·         Güvenilir jacklarle uzatmalar için bağlantı (4mm)  L / N / PE.

·         EIB komponenti takılmış montaj rayı.

·         Adaptöre bağlanan güvenli kablolar ve tesisat hatlarına bağlantı örneği.

Yapılabilecek Deneyler ve Deney Seti Üzerinden Anlatılabilecek Konular;

·         Devreden Çıkarma Deneyleri.

·         İki telli devreler.

·         Ara ve Ani Akım Devreleri.

·         Parlaklık Kontrolü.

·         EIB projelerinin testleri ve hata tanımaları.

Gerekli Aksesuarlar

·         Bilgisayar; 8 MB ram ve 33MHz, Windows 95 ve üstü ya da MS-DOS 3.2 ve üstü.

·         Yazılım; ETS.

·         Europein Installation Bus Deney Kitabı V0118.

·         Extension Board Type 2402 ve EIB için demonstrate board series 2400 ile genişletilebilir.
