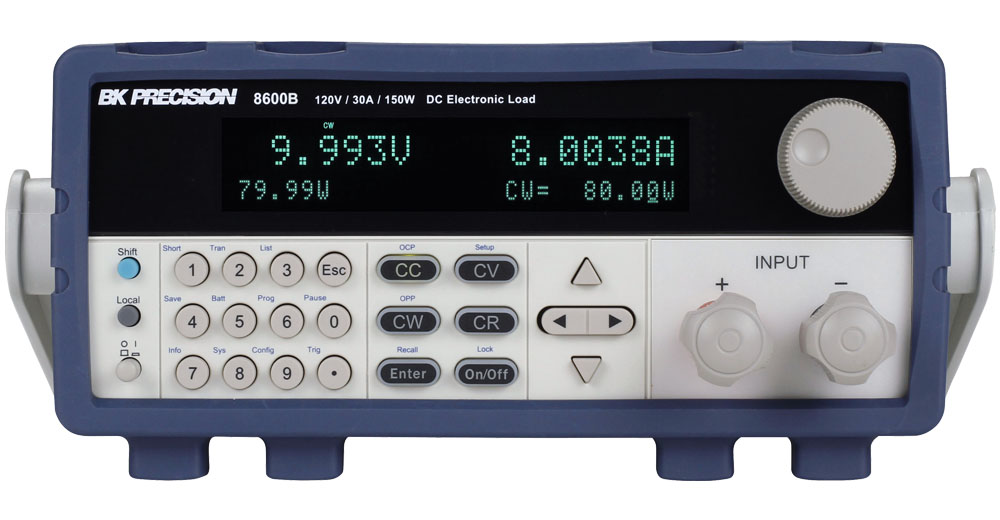

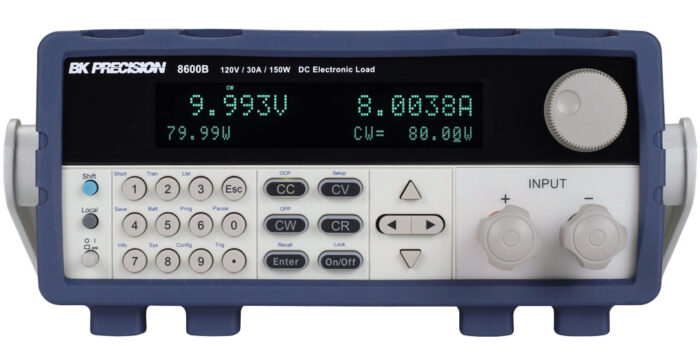

BK 8600B 150 W Programlanabilir DC Elektronik Yük

Geniş voltaj ve akım aralığı, 0 ila 500 V, 0 ila 240 A
CC/CV/CR/CW çalışma modülleri
25 kHz’ye kadar geçiş modu
16 bit kalınlığındaki harf ve boyut
Liste modu işlevi
CC mod ayarları
Kısa devre testi
Pil testi fonksiyonu, voltaj, seviye ve amido kaydediciler
Tipik LED’lerin CR-LED modu için yüklenmesi aynıdır
Türkçe: Контакте сервис п …
Analog kontrol ve izleme
SCPI protokol desteğine sahip standart USB (USBTMC uyumlu) ve RS232 arayüzleri
Adam modellerde GPIB bağlı
OVP/OCP/OPP/OTP ve yerel/uzaktan ters voltaj (LRV/RRV) koruması

BK PRECİSİON 8600 Serisi

8600/B Serisi programlanabilir DC elektronik yükleri, kompakt bir tezgah üstü form faktöründe modüler sistem DC elektronik yüklerinin performansını sağlar. 25 kHz’e kadar hızlı geçiş çalışma hızları ve yüksek 16 bit ölçüm Ayarları ve depolama DC yükleri, DC güç kaynakları, DC-DC dönüştürücüler, piller, pil şarj cihazları ve fotovoltaik diziler gibi çeşitli DC hız testi yapmak ve ayırma için kullanılabilir.

DC elektronik yükler sabit akım (CC), sabit voltaj (CV), sabit direnç (CR) ve sabit güç (CW) modunda çalışıyor. Bu seri, esnek tetikleme işlemlerini, analog akım kontrolünü ve izlemeyi ve uzaktan iletişim için standart USB (USBTMC uyumlu) veya RS232 seri arayüzleri sağlar. GPIB, belirli modellerde bir seçenek olarak mevcuttur.

Model Bilgileri

Örnek		8610/B	8612/B	8614/B	8616	8620	8622	8624	8625
Giriş derecelendirmeleri
Giriş gerilimi		0 – 120 V	0 – 500V	0 – 120 V	0 – 500V	0 – 120 V	0 – 500V	0 – 120 V	0 – 120 V
Giriş akımı	Düşük	0 – 12A	0 – 3A	0 – 24A	0 –6A	0 – 48A	0 – 10A	0 – 60A	0 – 72A
Giriş akımı	Yüksek	0 – 120 A	0 – 30A	0 – 240 A	0 –60A	0 – 480A	0 – 100 A	0 – 600 A	0 – 720 A
Giriş gücü		750 W		1500W	1200 W	3000 W	2500 W	4500 W	6000W
Minimum çalışma voltajı	Düşük	12 A’da 0,12 V	3 A’da 0,36 V	24 A’da 0,15 V	6 A’da 0,36 V	48 A’da 0,2 V	10 A’da 0,3 V	60 A’da 0,18 V	72 A’da 0,18 V
Minimum çalışma voltajı	Yüksek	120 A’da 1,2 V	30 A’da 3,6 V	240 A’da 1,5 V	60 A’da 3,6 V	480 A’da 2 V	100 A’da 3 V	600 A’da 18 V	720 A’da 1,8 V
CV modu
Menzil	Düşük	0,1 – 18 V	0,1 – 50 V	0,1 – 18 V	0,1 – 50 V	0,1 – 18 V	0,1 – 50 V	0,1 – 18 V	0,1 – 18 V
Menzil	Yüksek	0,1 – 120 V	0,1 – 500 V	0,1 – 120 V	0,1 – 500 V	0,1 – 120 V	0,1 – 500 V	0,1 – 120 V	0,1 – 120 V
Çözünürlük	Düşük	1mV			1mV	1mV	1mV	1mV	1mV
Çözünürlük	Yüksek	10mV			10mV	10mV	10mV	10mV	10mV
Kesinlik	Düşük	±(0,025% + 0,05% FS)		±(0,025%+) 0,025% F/K)	±(0,025%+) 0,05% F/K)	±(0,025% + 0,05% FS)
Kesinlik	Yüksek	±(0,025% + 0,05% FS)
CC modu
Menzil	Düşük	0 – 12A	0 – 3A	0 – 24A	0 – 6A	0 – 48A	0 – 10A	0 – 60A	0 – 72A
Menzil	Yüksek	0 – 120 A	0 – 30A	0 – 240 A	0 – 60A	0 – 480A	0 – 100 A	0 – 600 A	0 – 720 A
Çözünürlük	Düşük	1mA	0,1 mA	1mA	0,1 mA	1mA	1mA	1mA	1mA
Çözünürlük	Yüksek	10mA	1mA	10mA	1mA	10mA	10mA	10mA	10mA
Kesinlik	Düşük	±(0,05%+) 0,1% FZ)	±(0,05%+) 0,05% F/K)	±(0,05%+) 0,1% FZ)	±(0,05%+) 0,05% F/K)	±(0,025% + 0,05% FS)
Kesinlik	Yüksek	±(0,05%+) 0,1% FZ)	±(0,05%+) 0,05% F/K)	±(0,05%+) 0,1% FZ)	±(0,05%+) 0,05% F/K)	±(0,025% + 0,05% FS)
CR modu
Menzil	Düşük	0,02 W – 10 W	0,15 W – 10 W	0,01 W – 10 W	0,01 W – 10 W	0,01 W – 10 W	0,03 W – 10 W	0,01 W – 10 W	0,005 W – 10 W
Menzil	Yüksek	10 W – 7,5 kW
Çözünürlük		16 bit
Doğruluk (I>%10) menzil)	Düşük	0,01%+0,08 S (12,5 W)
Doğruluk (I>%10) menzil)	Yüksek	0,01%+0,0008 S (1250 W)
CW modu
Menzil		750 W		1500W	1200 W	3000 W	2500 W	4500 W	6000W
Çözünürlük		10mW		100mW
Kesinlik		%0,2 + %0,2 FK
Geçici mod (CC modu)
T1 ve T2 ⁽¹⁾		20 µs – 3600 s / Çözünürlük: 10 µs
Kesinlik		5 µs + 100 ppm
Eğim Oranı ⁽²⁾	Düşük	0,001-0,25 A/µs	0,0001-0,1 A/µs	0,001-0,25 A/µs	0,0001-0,1 A/µs	0,001-0,25 A/µs	0,001-0,1 A/µs	0,001-0,25 A/µs	0,001-0,25 A/µs
Eğim Oranı ⁽²⁾	Yüksek	0,01-2,5 A/µs	0,001-1 A/µs	0,01-2,5 A/µs	0,001-1 A/µs	0,01-2,5 A/µs	0,01-1 A/µs	0,01-2,5 A/µs	0,01-2,5 A/µs

Örnek		8610/B	8612/B	8614/B	8616	8620	8622	8624	8625
Geri okuma voltajı
Menzil	Düşük	0 – 18V	0 – 50V	0 – 18V	0 – 50V	0 – 18V	0 – 50V	0 – 18V
	Yüksek	0 – 120 V	0 – 500V	0 – 120 V	0 – 500V	0 – 120 V	0 – 500V	0 – 120 V	0 – 120 V
Çözünürlük	Düşük	0,1 mV	1mV	0,1 mV	1mV
	Yüksek	1mV	10mV	1mV	10mV
Kesinlik		±(0,05% + 0,05% FS)				±(0,025% + 0,025% FS)
Geri okuma akımı
Menzil	Düşük	0 – 12A	0 – 3A	0 – 24A	0 – 6A	0 – 48A	0 – 10A	0 – 60A	0 – 72A
	Yüksek	0 – 120 A	0 – 30A	0 – 240 A	0 – 60A	0 – 480A	0 – 100 A	0 – 600 A	0 – 720 A
Çözünürlük	Düşük	1mA	0,1 mA	1mA	0,1 mA	1mA
	Yüksek	10mA	1mA	10mA	1mA	10mA
Kesinlik		±(0,05%+) 0,1% FZ)	±(0,05%+) 0,05% F/K)	±(0,05%+) 0,1% FZ)	±(0,05%+) 0,05% F/K)	±(0,05%+) 0,1% FZ)	±(0,05%+) 0,05% F/K)	±(0,05%+) 0,1% FZ)
Geri okuma gücü
Menzil		750 W		1500W	1200 W	3000 W	2500 W	4500 W	6000W
Çözünürlük		10mW		100mW
Kesinlik		±(0,2% + 0,2% FS)
Koruma aralığı (tipik)
Karşı taraf		760 W		1550W	1250 W	3050 W	2550 W	4550 W	6050 W
OCP	Düşük	13.2 Bir	3.3A	26,4A	6.6A	26,4A	11 Bir	66 Bir	79.2 Bir
	Yüksek	132 Bir	33 Bir	264 Bir	66 Bir	264 Bir	110A	660A	792 Bir
OVP		130V	530V	130V	530V	130V	530V	130V	130V
OTP		185 ºF (85 °C)
Kısa devre (tipik)
Mevcut (CC)	Düşük	13.2 Bir	3.3A	26,4A	6.6A	52,8A	11 Bir	66 Bir	79.2 Bir
	Yüksek	132 Bir	33 Bir	264 Bir	66 Bir	528A	110A	660A	793 Bir
Voltaj (CV)		0 V
Direnç (CR)		10mW	120mW	6mW	60mW	5mW	30mW	3mW	2,5 mW
Genel (tipik)
Giriş terminali empedansı		300 kilovat	1 MW	300 kilovat	1 MW	300 kilovat	1 MW	300 kilovat	300 kilovat
AC girişi		110 V/220 V ±%10, 50/60 Hz
Çalışma sıcaklığı		32 ºF ila 104 ºF (0 °C ila 40 °C)
Depolama sıcaklığı		14 ºF ila 140 ºF (-10 °C ila 60 °C)
Nem		Kapalı alanda kullanım, %95
Emniyet		EN61010-1:2001, AB Düşük Voltaj Direktifi 2006/95/EC
Elektromanyetik uyumluluk		EMC Direktifi 2004/108/EC, EN 61000-3-2:2006, EN 61000-3-3:1995+A1:2001+A2:2005 EN 61000-4-2/-3/-4/-5/-6/-11, EN 61326-1:2006’yı karşılar
Boyutlar (G x Y x D)		17,3” x 5,3” x 22,5” (439 x 133,3 x 580 mm)						17,3” x 10,5” x 23,2” (439x266x590 mm)
Ağırlık		54 lbs (24,6 kg)						142 lbs (64,4 kg)

Standart aksesuarlar		Kullanım kılavuzu, güç kablosu, kalibrasyon sertifikası
İsteğe bağlı Aksesuarlar		TLPWR1 yüksek akım test uçları

Resmi büyüt
