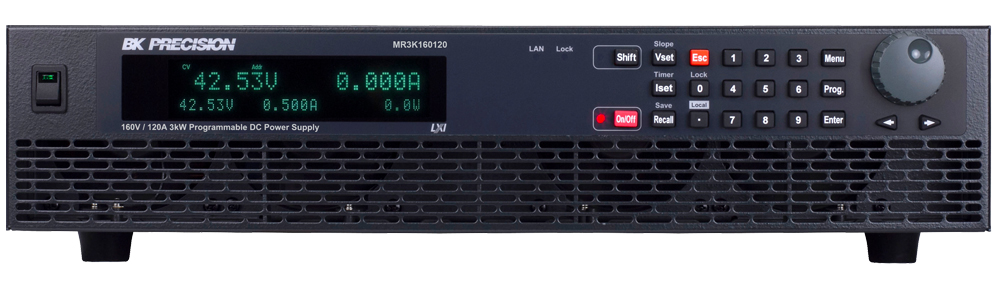

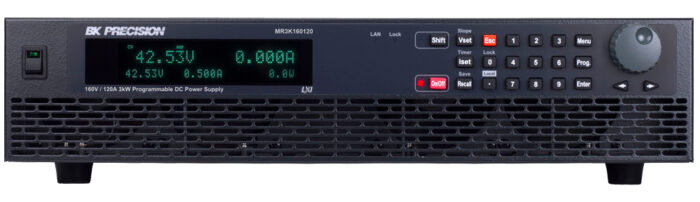

BK MR3K160120 3kW 160V/120A Programlanabilir DC Güç Kaynağı
- 1000 V veya 120 A’ya kadar çıkış
- Çoklu aralıklı çalışma, birden fazla sabit aralıklı güç kaynağının yerini alabilir
- 2U form faktörü raf alanından tasarruf sağlar
- Uygun tek fazlı AC giriş yapılandırması
- Hızlı komut yanıt süresi (10 ms)
- Standart USB (USBTMC uyumlu), RS232, GPIB ve LXI uyumlu LAN arayüzleri
- Galvanik olarak izole edilmiş analog kontrol ve izleme arayüzü
- Aşırı gerilim koruması (OVP), aşırı akım koruması (OCP), aşırı güç koruması (OPP), aşırı sıcaklık koruması (OTP), katlama koruma modu ve tuş kilidi işlevi
- Ayarlanabilir voltaj ve akım eğimi (yükselme ve düşme zamanı)
- Dahili liste modu programlama
- LED modu, ani akımı en aza indirmek ve LED panelleri korumak için
- PV (fotovoltaik) IV eğrileri oluşturmak için dahili SAS (Güneş Dizisi Simülatörü) işlevi
- Arttırılmış çıkış gücü için paralel çalışma
- Tek bir bilgisayardan 30’a kadar güç kaynağını kontrol edin
- Gerilim düşüşünü telafi etmek için Uzaktan Algılama
- Uzaktan kumanda, test dizisi oluşturma ve veri kaydı için yumuşak panel yazılımı dahildir
- cTUVus sertifika işareti UL ve CSA güvenlik standartlarına uygundur
BK PRECİSİON MR Serisi
MR Serisi yüksek voltajlı çok aralıklı DC güç kaynakları, kompakt 2U form faktöründe 5 kW’a kadar temiz çıkış gücü sağlar. Bu güç kaynakları, tezgah kullanımı ve geniş bir voltaj/akım aralığı gerektiren otomatik test sistemi uygulamaları için uygundur. Tezgah üstü uygulamalar için bu seri, doğrudan ön panelden liste modu programlama ve eğim hızı ayarlamaları için sezgisel bir kullanıcı arayüzü sunar. Sistem entegratörleri, hızlı komut yanıt sürelerinden, mükemmel düzenlemeden ve düşük gürültü özelliklerinden yararlanır. Bu seri, uzaktan kontrol ve programlama için USB, GPIB, LXI uyumlu LAN ve analog arayüzleri destekler. Sağlanan LabVIEW TM , IVI-C ve IVI.NET sürücüleri sistem geliştirmeyi daha da basitleştirir.
Dahili SAS (güneş dizisi simülatörü) işlevi, kullanıcıların güneş invertörlerini test etmek için PV (fotovoltaik) IV eğrileri oluşturmasını sağlar. Çeşitli hava ve ışınım koşulları altında farklı dizilerin IV eğrisini simüle etmek için isteğe bağlı SAS yazılımı mevcuttur.
Model Bilgileri
| Model | MR3K160120 | MR160120 | MR25080 | MR50040 | MR100020 | |
| Output Rating | ||||||
| Output Voltage | 0 to 160 V | 0 to 250 V | 0 to 500 V | 0 to 1000 V | ||
| Output Current | 0 to 120 A | 0 to 80 A | 0 to 40 A | 0 to 20 A | ||
| Output Power | 3000 W | 5000 W | ||||
| Line Regulation | ||||||
| Voltage | 32 mV | 15 mV | 55 mV | 80 mV | ||
| Current | 60 mA | 20 mA | 12 mA | 10 mA | ||
| Load Regulation | ||||||
| Voltage | 80 mV | 120 mV | 200 mV | 250 mV | ||
| Current | 180 mA | 50 mA | 40 mA | 25 mA | ||
| Ripple and Noise (20 Hz to 20 MHz) | ||||||
| Voltage p-p | 120 mV | 160 mV | 500 mV | 600 mV | 700 mV | |
| Voltage rms | 48 mV | 85 mV | 75 mV | 120 mV | ||
| Current rms(1) | 120 mA | 160 mA | 20 mA | 10 mA | 5 mA | |
| Resolution | ||||||
| Programming | 10 mV / 7.5 mA | 10 mV / 5 mA | 20 mV / 2 mA | 100 mV / 1 mA | ||
| Readback | 10 mV / 7.5 mA | 10 mV / 5 mA | 20 mV / 2 mA | 100 mV / 1 mA | ||
| Programming Accuracy | ||||||
| Voltage | 160 mV | 100 mV | 300 mV | 500 mV | ||
| Current | 360 mA | 60 mA | 50 mA | 25 mA | ||
| Readback Accuracy | ||||||
| Voltage | 160 mV | 250 mV | 300 mV | 500 mV | ||
| Current | 240 mA | 60 mA | 50 mA | 25 mA | ||
| Output Response Time(2) | ||||||
| Rise Time | Full Load | 30 ms | 30 ms | |||
| No Load | 30 ms | 30 ms | ||||
| Fall Time | Full Load | 80 ms | 50 ms | 55 ms | 40 ms | 50 ms |
| No Load | 10 s | 8 s | 10 s | 10 s | ||
| Protection | ||||||
| OVP | Range | 0 to 176 V | 0 to 275 V | 0 to 550 V | 0 to 1100 V | |
| Accuracy | 1.6 V | 2.5 V | 5 V | 10 V | ||
| OCP | Range | 0 to 132 A | 0 to 96 A | 0 to 48 A | 0 to 24 A | |
| Accuracy | 1.2 A | 0.8 A | 0.4 A | 0.2 A | ||
