Yüksek Güç Uygulamaları için Özelleştirilmiş Dalga Formu Üretimi

Elektronik ürünlerin araştırılması, geliştirilmesi ve test edilmesi sırasında, bir ürüne güç sağlamak için besleme dalga formları üretme ihtiyacı genellikle geleneksel şebeke kaynağının kapsamı dışında kalır. Gerekli dalga formları, 120V 60Hz’de saf sinüzoidlerden veya hatta THD katkısı sağlayan belirli bir harmonikle harmonik olarak bozulmuş aralıktadır. Bu durumlarda, N4A programlanabilir AC güç kaynakları serisi esnek, sağlam ve yüksek performanslı bir güç üretim çözümü sunar. N4L, sinüzoidal dalga formu üretimi ve rakipsiz harmonik sentez doğruluğu için <%0,3 THD’lik pazar lideri doğruluk performansı elde ederek piyasadaki en değerli programlanabilir güç kaynaklarını sağlar. Beyaz eşya testi, motor sürücü geliştirme, IEC61000’e göre EMC testi, havacılık, uzay, otomotiv, uzay araştırmaları, robotik ve çok daha fazlasını içeren çok çeşitli uygulamalar için eksiksiz esneklik sunar. Güç kaynaklarımız, hem karmaşık hem de saf sinüzoidal dalga formları üretme yeteneğine sahiptir. Özelleştirilmiş yüksek güçlü dalga formları üretmeniz gerekiyorsa, N4L’nin gereksinimlerinizi karşılayacak bir çözümü olacaktır. Otomotiv, havacılık ve yenilenebilir enerji gibi endüstriler, uygun fiyatlı, son derece güvenilir, sağlam ve yüksek performans sunmaları nedeniyle N4A’yı benimsemiştir. AC+DC güç dağıtımı.

AC(+DC) Programlanabilir Güç Kaynağı nedir?

Bir AC(+DC) Programlanabilir Güç Kaynağı, isteğe bağlı dalga formu üretimi, gerilim ve frekans modülasyon yetenekleri ve sıralama işlevselliği gibi ek işlevlere sahip bir frekans dönüştürücü olarak özetlenebilir. İsteğe bağlı dalga biçimi üreteci, esasen 67 kVA’ya kadar (modele bağlı olarak) verebilen yüksek doğrulukta bir güç amplifikatörüne bağlıdır.

AC(+DC) Güç Kaynağı nasıl çalışır?

N4A AC(+DC) güç kaynakları başlangıçta AC giriş ana şebeke sinyalini (Genellikle 50/60Hz’de ve 100~250Vrms arasında) bir DC sinyaline dönüştürür; bu, bir DC barasını şarj eden üç fazlı veya tek fazlı bir giriş doğrultucu tarafından gerçekleştirilir. . DC veri yolunun çıkışı, son derece kararlı, düşük bozulmalı bir çıkış dalga formu sağlamak için dikkatlice tasarlanmış bir çıkış filtresi ağı ile birlikte PWM anahtarlama tekniklerini kullanan tescilli bir invertöre bağlanır. Bu nedenle, sinüzoidal bir çıkış gerekiyorsa bozulma (% THD) tipik olarak %0,1’in altındadır. İnvertör, hem uluslararası standartlara uygunluk testi için hem de özelleştirilmiş olarak gerekli olan bir dizi harmonik, ara harmonik, dalgalanma, sarkma, yükselme ve frekans varyasyonunu içerebilen karmaşık dalga formları oluşturabilen, son derece yapılandırılabilir keyfi bir dalga biçimi üreteci tarafından çalıştırılır. ev geliştirme testi prosedürleri.

Yüksek Güçlü Keyfi Dalga Formu Üretimi

Tüm kaynaklarımız, N4L tarafından geliştirilen tescilli çift kanallı isteğe bağlı dalga biçimi üreteci teknolojisine sahiptir. Bu teknoloji, iki DDS üretecini birleştirmek için çift kanallı doğrudan dijital sentez ve toplama amplifikatör devresi kullanır. Böylece kullanıcıya eşzamanlı, çoklu harmonik üretiminin yanı sıra frekans tarama ve uzun dizileme yetenekleri sağlar.

İki DDS jeneratörünün kullanılması, hem ana güç bileşeninin hem de modülasyon sinyalinin optimize edilmiş çözünürlüğünü sağlar; bu sayede modülasyon sinyali, örneğin temelin bir harmonik veya ara harmonik olabilir.

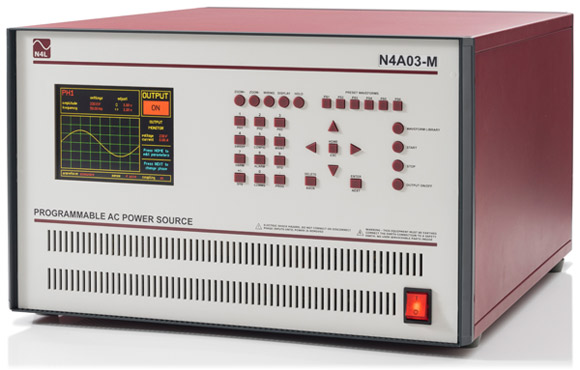

N4A03 3kVA Programlanabilir AC+DC Güç Kaynağı çeyrek görünüm
Bu metroloji, her spektral bileşenin çözünürlüğünde bir azalma olmadan üretilecek uzun özel dalga biçimi dizilerine izin verir. Bu, özellikle harmonik, temel güç sinyaline kıyasla çok küçük olduğunda faydalıdır. Geleneksel tekli keyfi DAQ üreteçleri, büyük temellerin yanı sıra düşük seviyeli harmonikler üretirken düşük çözünürlükten muzdariptir. Bu teknolojinin bir sonucu olarak, N4A’nın doğruluğu, IEC61000-4-13 (harmonik ve harmonikler arası duyarlılık testi) ve rakiplerinin gerekliliklerini fazlasıyla aşmaktadır.

Özel Dalga Formları ve Diziler Oluşturun

N4A AC Kaynağı ayrıca, tek bir periyodik dalga biçimi üretmek için 10 bitlik dikey çözünürlüğe ve 16.384 noktalık maksimum dalga biçimi çözünürlüğüne sahiptir. Ayrıca, kullanıcı arabiriminde dalga biçimini grafiksel olarak görüntüleyen kullanıcı sezgisel kitaplık menülerine sahip içe aktarılan özel dalga biçimleri için bir dahili depolama işlevi de vardır.

N4A AC+DC Güç Kaynakları serisi, 6kVA’dan 30kVA’ya kadar çeşitli çıkış gücü değerleri ile mevcuttur. Düşük THD ve mükemmel güvenilirlik sunan IEC61000 elektromanyetik uyumluluk standartları testinin yanı sıra genel güç kaynağı uygulamaları için mükemmel bir çözümdür.

LPA Serisi Laboratuvar Güç Amplifikatörleri : Geniş Bant Genişliğine Sahip Hassas Gerilim ve Akım Amplifikatörleri

N4L’nin LPA Laboratuvar Güç Amplifikatörleri serisi, çok çeşitli endüstriyel ve laboratuvar uygulamaları için AC ve DC kuplajlı geniş bant amplifikasyonu sağlar. Tüm LPA amplifikatörleri 1MHz bant genişliği sergiler ve 400Vpk, 50mA modellerinden 18Vpk, 5Arms modellerine kadar uzanır. Orijinal olarak N4L Faz Duyarlı Multimetrelerle kullanılmak üzere tasarlanmışlardır, ayrıca voltaj veya akımda bir sinyali artırma ihtiyacının olduğu her yerde kullanılabilirler. 1MHz’e kadar frekanslarda. DC doğruluğunu geniş bant genişliğiyle birleştirerek karmaşık dalga formlarını aslına uygun şekilde yeniden üretir, dirençli veya reaktif olabilecek yükleri çalıştırır. LPA amplifikatörlerinin içinde kullanılabileceği uygulamalar, Piezo dönüştürücü testinden malzeme analizine kadar geniş bir yelpazeye sahiptir. yüksek voltajlı DC ofsetlerinin gerekli olduğu dielektriklerin.
