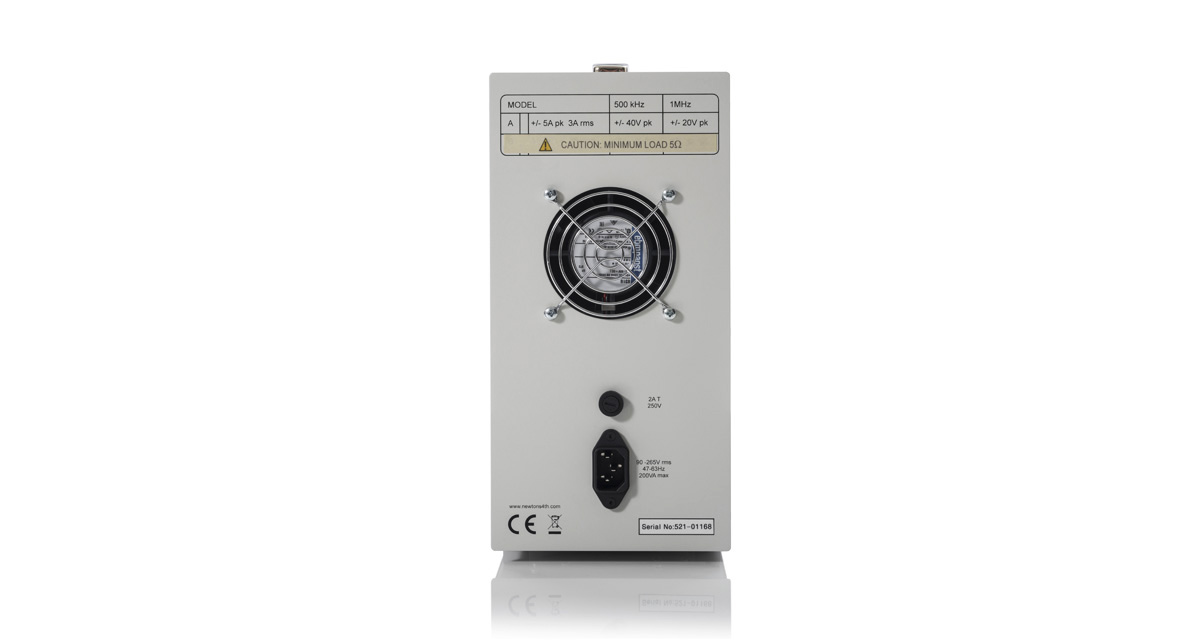

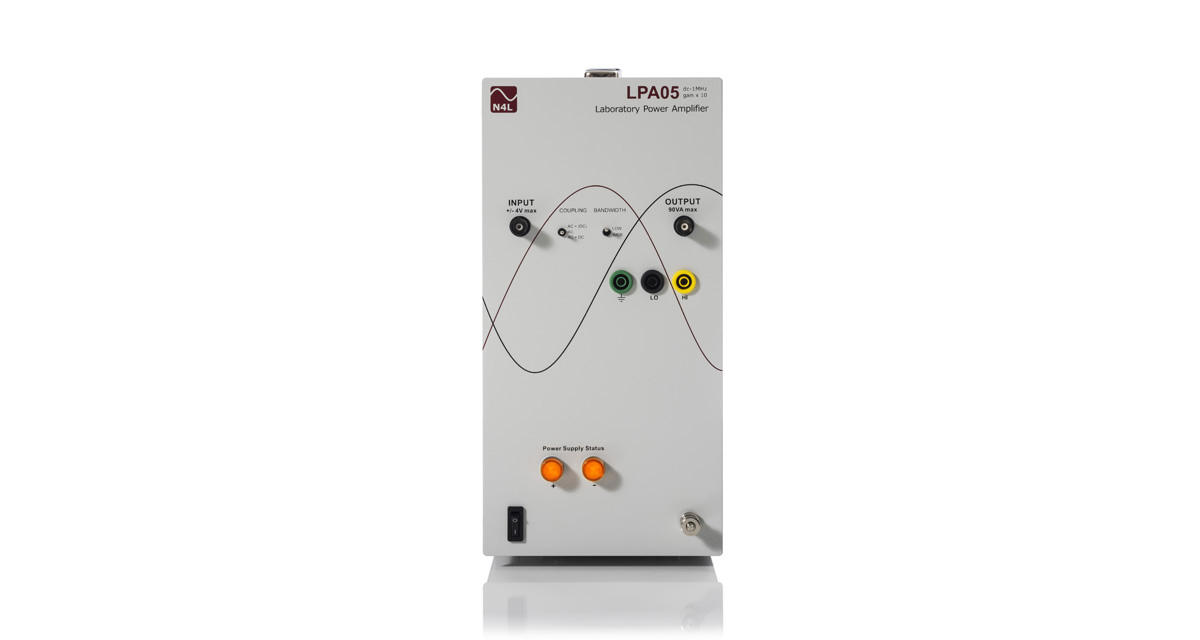

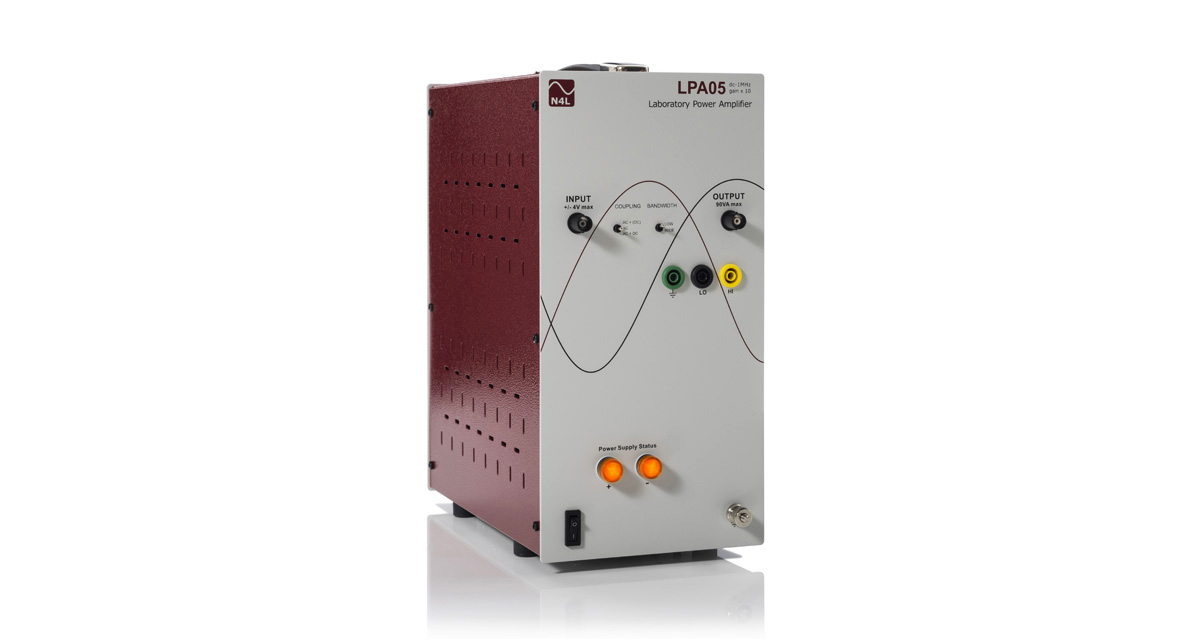

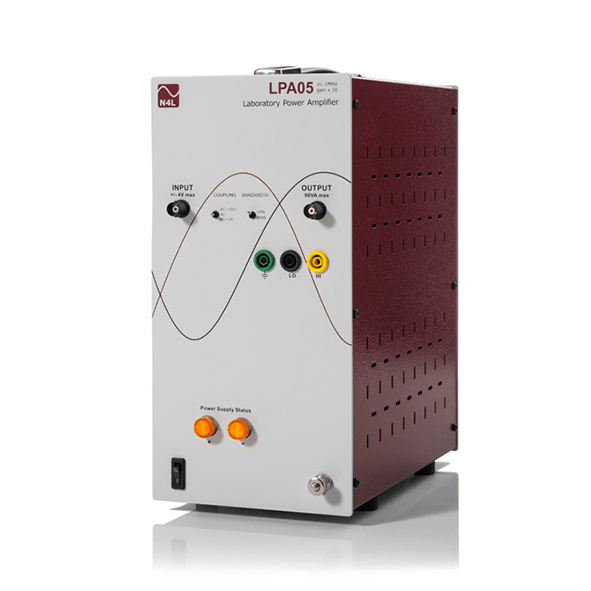

Newtons4th LPA05 Laboratuvar Güç Amplifikatörü Çok düşük empedanslı yüklerin yüksek frekanslı, yüksek akım testi
LPA05A ve LPA05B laboratuvar güç amplifikatörleri, 8A tepe noktasına kadar geniş bant genişliği sinyal amplifikasyonu sağlayarak, LPA serisinin kullanılabileceği endüstriyel ve laboratuvar uygulamalarının kapsamını genişletir.
Orijinal olarak PSM aralığı frekans yanıtı analizörleri ile kullanılmak üzere tasarlanan LPA05 laboratuvar güç amplifikatörü, bir sinyali 1MHz’e kadar voltaj veya akımda artırma ihtiyacının olduğu her yerde kullanılabilir.
Kapasitif, endüktif veya dirençli olabilecek yükleri sürerek karmaşık dalga formlarını aslına sadık bir şekilde yeniden üretmek için DC doğruluğunu geniş bant genişliğiyle birleştirirler.
Opsiyonel olarak DC bileşeni AC kuplajı ile ortadan kaldırılabilir veya AC+(DC) kuplajı ile azaltılabilir. Yüksek frekanslı gürültüyü sınırlandırmak için giriş bant genişliği, düşük frekanslı uygulamalar için lineer fazlı, 2. dereceden, alçak geçiren filtre ile azaltılabilir. Laboratuvar güç amplifikatörleri için yaygın bir uygulama, bir cihazın yüksek voltaj öngerilimi veya yüksek akım öngerilim koşulları altında empedans ölçümü gereksiniminin olduğu durumlarda, bu uygulamalarda bir PSM1700, PSM1735 veya PSM3750 + LPA Laboratuvar Güç Amplifikatörü + HF kombinasyonudur. Current Shunt, yüksek güçlü bir empedans ölçüm sistemi oluşturur.
| MEASUREMENT SPECIFICATIONS | ||
|---|---|---|
| INSTRUMENT | LPA05A | LPA05B |
| Full Power Bandwidth | 250kHz | 200kHz |
| Output Voltage | 40V pk-pk (14Vrms) @ 1MHz80V pk-pk (28Vrms) @ 250kHz | 32V pk-pk (11Vrms) @ 1MHz |
| Max AC Output Current | 3A rms 5A pk | 5A rms 8A pk |
| Max dc Output Current | 2A | 4A |
| Input Connector | Isolated BNC | |
| Input Impedance | 10kΩ | |
| Peak Input Voltage | ±4V | |
| Input Common Mode Range | ±40V | |
| Input Offset Voltage | 5mV (max) 1mV (typ) | |
| Input Coupling | ac, ac+dc, ac+ (dc) | |
| AC Coupling Filter -3dB | 16Hz | |
| (dc) Gain Factor | 0.1 | |
| Low Bandwidth Filter | 40dB / decade | |
| Low Bandwidth Filter Type | Linear Phase | |
| Gain | x10 | |
| Slew Rate | 120V /μs | |
| Output Connector | Isolated BNC + 4mm safety connectors | |
| Output Power | 90VA | |
| Operating Temperature Range | 0 – 40 ⁰C | |
| Size | 30 X 15 X 25 cm | |
| Weight | 8Kg (approx) | |
| Power Source (UK) | 90 – 265V 45 – 63Hz | |
| Power Consumption | 150VA | |
