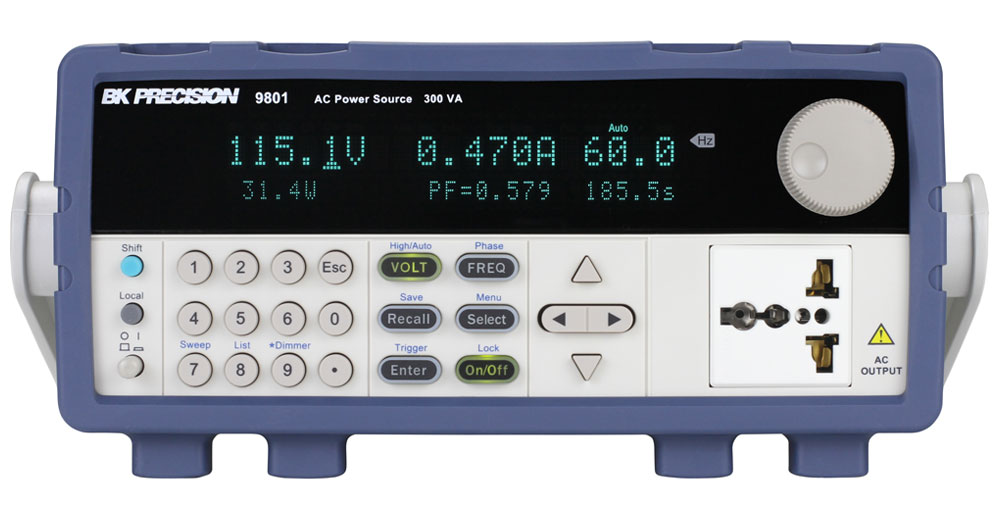

BK 9801 3kW 300V/3A Programlanabilir AC Güç Kaynağı
- 0 ila 300 V, düşük bozulmalı AC güç kaynağı, maksimum 1500 VA, 12 Arms / 48 Apeak sağlayan modeller
- Çıkış frekansı 45 Hz – 500 Hz arasında ayarlanabilir
- 0 – 300 V arasında sürekli tarama için 150 V / 300 V otomatik aralık veya 300 V aralık çalışmasını seçin
- Vrms, Irms, Ipeak, frekans, PF, görünen güç, gerçek güç ve geçen çıkış süresini görüntüler
- Ayarlanabilir faz açısı kontrolü
- Dahili PLD ve dimmer simülasyonu
- Gerilim ve frekans tarama modu
- Uzaktan kumanda için indirilebilir LabVIEW sürücüsü ve yumuşak panel yazılımı
- Standart USB (USBTMC uyumlu), RS232 ve LAN arayüzleri
- Belirli modellerde GPIB isteğe bağlı
- IEC61000-4-11 / 4-14 / 4-28’e göre gerilim düşüşleri ve frekans simülasyonu için ön uyumluluk testi
BK PRECİSİON 9800 Serisi
9800/B Serisi hem programlanabilir bir AC kaynağı hem de ölçüm aracıdır. Bu tamamen programlanabilir doğrusal AC kaynakları, ön taraftaki evrensel hat çıkış terminalleri ve arka taraftaki çıkış konektörü aracılığıyla maksimum 1500 VA sağlar. Çıkış, 0,1 V programlama çözünürlüğüyle 0 ila 300 V arasında değiştirilebilir. Çıkış frekansı ayrıca 0 ila 360 derecelik başlangıç ve durdurma faz açısıyla 45 Hz ila 500 Hz arasında ayarlanabilir. Parlak VFD ekranı Vrms, Irms, Ipeak, frekans, güç faktörü (PF), görünen güç, gerçek güç ve geçen çıkış süresini gösterir.
AC kaynağı, yaygın güç şebekesi arızalarının ve bozulmalarının simülasyonu için bir güç hattı bozulması (PLD) simülatörü, liste modu ve tarama modu sağlar. Motorları ve LED’leri test etmek için dahili bir dimmer işlevi de mevcuttur.
Model Bilgileri
| Model | 9801 | 9803/B | 9805/B | |
| AC Input | ||||
| Phase | Single | |||
| Voltage | 110 / 220 VAC ± 10% | |||
| Frequency | 47 to 63 Hz | |||
| Max. Current | 8 A max. | 15 A max. | 30 A max. | |
| Power Factor | 0.5 (typical) | 0.7 (typical) | 0.7 (typical) | |
| AC Output | ||||
| Max. Power | 300 VA | 750 VA | 1500 VA | |
| Max. Current (rms) | 150 V Range1 | 3.0 A | 6 A | 12 A |
| 300 V Range2 | 1.5 A | 3 A | 6 A | |
| Max. Current (peak) | 150 V Range1 | 9 A | 18 A | 36 A |
| 300 V Range2 | 4.5 A | 9 A | 18 A | |
| Crest Factor | 3 | |||
| Phase | Single | |||
| Total Harmonic Distortion (THD) | £0.5% at 45 to 500 Hz (Resistive load) | |||
| Line Regulation | 0.1% max for a ±10% line change | |||
| Load Regulation | £0.5% FS (Resistive load) | |||
| Response Time | <100 µs | |||
| Programming | ||||
| Voltage (rms) | Range | 0 to 300 V, 150 V / 300 V (Auto) | ||
| Resolution | 0.1 V | |||
| Accuracy | ±(0.2% + 0.6 V) | |||
|
Frequency | Range | 45 to 500 Hz | ||
| Resolution | 0.1 Hz at 45 to 99.9 Hz 1 Hz at 100 to 500 Hz | |||
| Accuracy | ±0.1 Hz (100 Hz) ±1 Hz (100 to 500 Hz) | |||
| Phase Angle | Range | 0 to 360° | ||
| Resolution | 0.1° | |||
| Accuracy | ±1° (45 to 65 Hz) | |||
