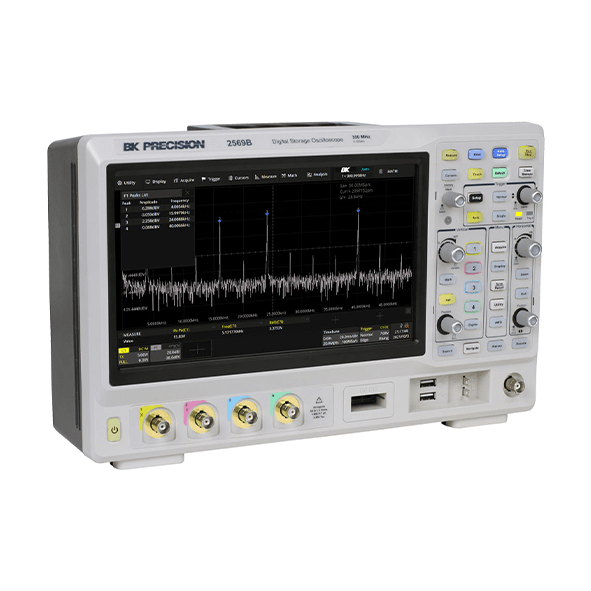

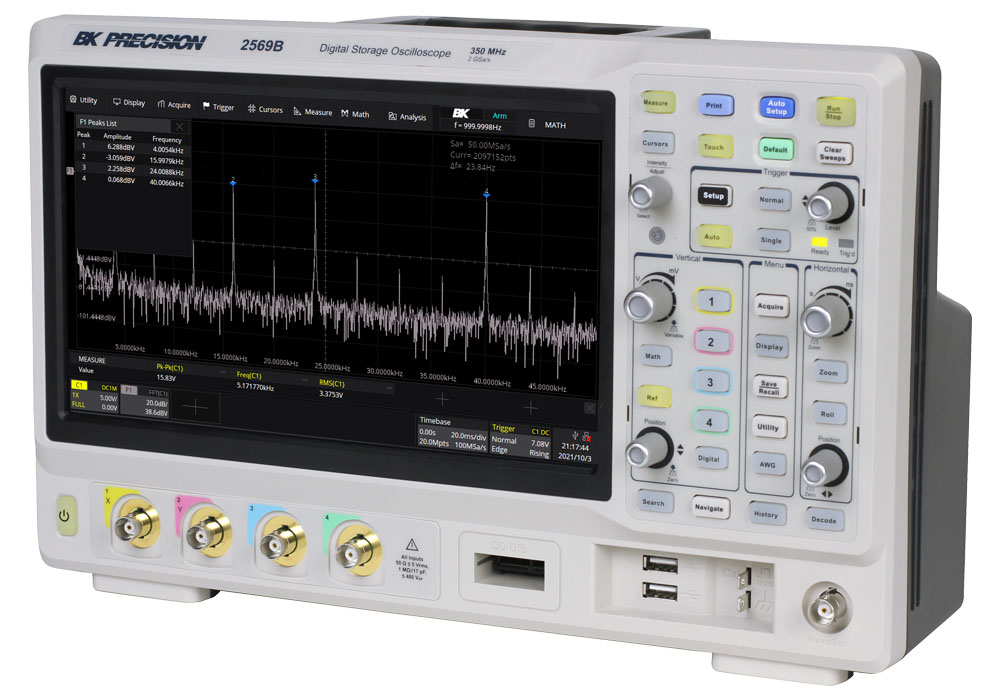

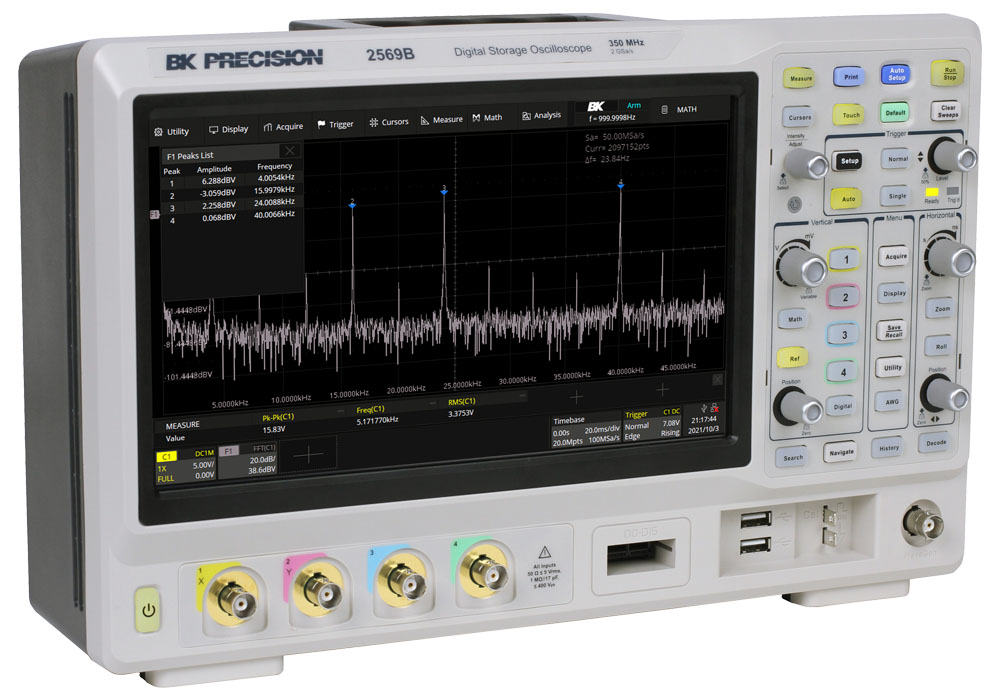

BK PRECISION 2569B-MSO 350 MHz, 2 GSa/s, 4 Kanal, MSO
2560B Dijital Depolama (DSO) ve Karışık Sinyal Osiloskopu (MSO) Serisi, 2 GSa/s örnekleme hızı ve maksimum 200 Mpt bellek derinliği ile 4 kanallı bir yapılandırmada 100 MHz, 200 MHz ve 350 MHz bant genişliği modelleri sunar. . Ek olarak, bu osiloskoplar, 1024 x 600 çözünürlük ve sezgisel dokunmatik ekran hareketleri sağlayan büyük bir 10,1″ kapasitif dokunmatik ekrana sahiptir. Bu seri, bölge tetikleyicileri, Bode çizimleri ve güç analizi gibi yeni yazılım özellikleriyle hata ayıklama yeteneklerini genişletir. 50 MHz isteğe bağlı dalga formu I2C, SPI, UART, CAN ve LIN protokolleri için jeneratör ve seri kod çözme tüm modellerde standarttır.DSO modelleri, satın alındıktan sonra herhangi bir zamanda 16 dijital kanal sağlayan bir MSO’ya yükseltilebilir. FlexRay, I2S, CAN FD, MIL-STD-1553B, SENT ve Manchester protokolleri.
Özellikler ve faydalar:
- 100 MHz, 200 MHz ve 350 MHz Bant Genişliği
- 2 GSa/s maksimum örnekleme hızı
- 200 Mpt maksimum hafıza derinliği
- 120.000 wfms/s (normal Mod) ve 500.000 wfms/s (sıralı mod) dalga formu güncelleme hızları
- Lojik prob seti ile 16 dijital kanal (-MSO modellerine dahildir)
- I2C, SPI, UART, CAN ve LIN protokolleri için seri veri yolu kod çözme
- 50 MHz DDS dalga formu üreteci ve Bode grafikleri
- Büyük 10,1” TFT-LCD kapasitif dokunmatik ekran, 1024 x 600 çözünürlük
- Güç analizi özelliği, 11 farklı güç kaynağı parametresini değerlendirir
- Maksimum 90.000 çerçevelik depolama ile bölümlere ayrılmış alım ve geçmiş işlevi
- Matematik özelliği 2 izi, FFT işlemini ve bir formül düzenleyiciyi destekler
- Standart LAN, USBTMC uyumlu USB cihaz bağlantı noktası ve iki USB ana bilgisayar bağlantı noktası
- Yerleşik web sunucusu veya PC yazılımı aracılığıyla sağlanan uzaktan kumanda
- Başarılı/Başarısız Tetikleme ve EXT Tetikleme
