USB Type-C Kablo Test Cihazı
USB Type-C, tüketiciye veri aktarımı için daha iyi bir deneyim sunar, medya paylaşımı USB kablosu kullanarak mobil cihazı şarj eder. DisplayPort, MHL ve Thunderbolt 3 vb. ile uyumludur. USB-C gelecekte daha fazla aktarım arabiriminin yerini alacaktır.

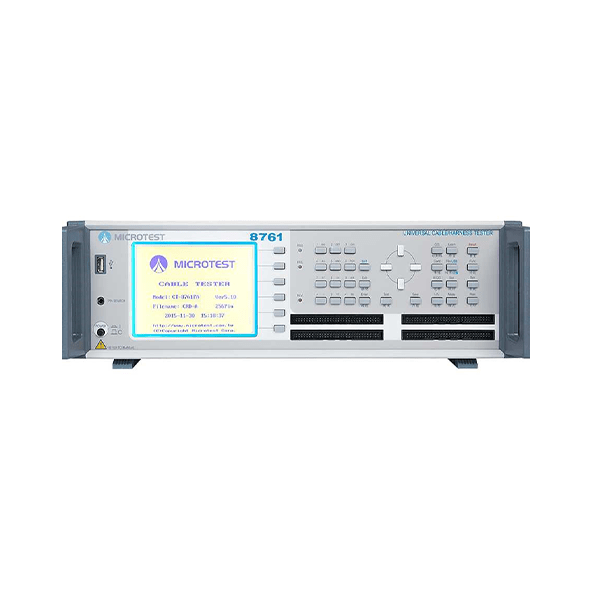

Microtest Kablo Test Cihazı 8761NAC, çok işlevli taşınabilir bir test cihazıdır. Yalnızca zayıf işleme ürününü değil, aynı zamanda her bir temas ve E-Mark IC çevresindeki koruma bileşeni arasındaki O/S durumunu da tespit edin.
Açıklama
4 telli ölçüm iletkenliği 1mΩ-52Ω
Test pimi 64/128
E-Marker IC Testi
Gerilim Düşme Testi (5A)
Açık/Kısa
iletkenlik
AC/DC Hipot Testi
DC yalıtımı
Barkod tarama ve yazdırma işlevini destekler
Tel veya konektörlerin normal veya ters eklentisini otomatik olarak tanımlayın
Model 8761NAC
Güvenlik Hi pot Testi
AC Hipot Kaçak Akımı 0.01mA -5mA
AC Ark Algılama 0-9
DC Hipot Kaçak Akımı 0.1µA-1000µA
DC Ark Algılama 0-9
DC Hipot İzolasyon Direnci 1MΩ-1.2GΩ
Hipot Çıkış Doğruluğu ±%5
Hipot Ölçüm Doğruluğu ±%5
Nominal Çıkış 5Vdc
Hipot Ölçüm Süresi 0.01秒 – 60秒
Tel Özellikleri İzin verilen maksimum kapasitans 5μF
Alçak Gerilim Elektrik Testi
Ölçüm Modu 4 Telli Test
İletkenlik 1mΩ-52Ω
Aralıklı İletkenlik 1mΩ-52Ω
İŞLETİM SİSTEMİ
Aralıklı O/S
Hızlı Aralıklı açık devre
1kΩ-100kΩ
O/S Belirleyici Yargıç ●
Tek Taraflı Test ●
OS Olumlu ve Olumsuz Yargılama Yöntemi Dört gruba göre öğrenme net listesi
OS Voltaj Ayar aralığı 0.1V-4V
OS Netlist Test Modu Model/noktadan noktaya tarama
Bileşen testi
Direnç Ölçüm Aralığı 50mΩ-20MΩ
Seviye Sinyali 0,5-3V
Akım Sinyali 10mA
Kapasite Ölçüm Aralığı 10pF-12µF
Seviye Sinyali 0.3V-1.2V
Frekans Sinyali OTOMATİK Dişli (Opsiyonel)
48Hz/480Hz/4.8kHz/48kHz
Diyot Ölçüm Aralığı 0-6.8V
Diğer İşlev
Gelişmiş Fonksiyonlar Programlanabilir sürekli test / Pin arama/Otomatik teşhis
Test Tarama Modu Otomatik, Manuel, Harici Tetikleme
Ölçüm Sinyali Alçak Gerilim Ölçüm Sinyali
Panel Sistemi/Hızlı/Düzenle/İşlev
Gösterge Başarılı/Başarısız HV LED kırmızı-yeşil gösterge ışıkları / Ekran Görüntüsü /Ses
SİSTEM
Kullanım Kılavuzu, Otomatik, Uzaktan Kumanda
Dahili Depolama 500 sete kadar test dosyası sayısı
Güç Kaynağı Sabit Voltaj 115/230 Vac ±%10
Frekans 60/50Hz
Güç tüketimi 300VA
Ortam Sıcaklığı 0℃-40℃
Nem BN≦%75
Ekran 320*240 nokta vuruşlu ekran
Boyut
(G*Y*D)
64PIN 435x145x406 mm
128PIN 435x145x406 mm
Ağırlık 64PIN 8.44Kg
128PIN 9.3Kg
Arayüz RS-232, USB Host, Baskı, Uzak
