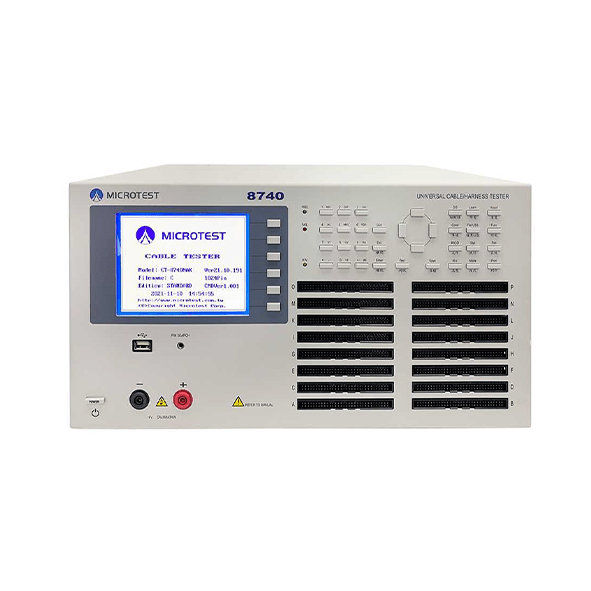

2 Telli Kablo Demeti Test Cihazı
8740 kablo veya konnektör test cihazı 128, 256, 512 ve 1024 test pinine sahiptir.
8740 kablo veya kablo demeti test cihazının ölçüm öğeleri
- Açık/Kısa
- İletkenlik;
- Bileşenler;
- AC Hipot;
- DC izolasyon/ Hipot;
- Hızlı iletkenlik
- Aralıklı O/S ve
- Hızlı Aralıklı açık devre. RS-232, USB Host, Print, Remote arayüzlerini destekler.
Açıklama
Test pimi 1024
500 sete kadar test dosyası sayısı
Açık/Kısa
iletkenlik
AC/DC Hipot Testi
DC yalıtımı
Hızlı iletkenlik
Çoklu DUT testi
Barkod tarama ve yazdırma işlevini destekler
Tel veya konektörlerin normal veya ters eklentisini otomatik olarak tanımlayın
Model 8740NAK 8740NK
AC Hi pot Testi 100V-700V –
DC Hi pot Testi 50V-1000V 50V-1000V
Test Pimi 1024
Özellikler
Model 8740NAK/8740NK
Güvenlik Hi pot Testi
AC Hipot Kaçak Akımı 0.01mA -5mA
(Spesifikasyon 0.1mA’dan düşük olduğunda testten önce düzeltme yapılmalıdır)
DC Hipot Kaçak Akımı 0.1µA-1000µA
DC Hipot İzolasyon Direnci 1MΩ-1.2GΩ
(Bu testi yapmadan önce lütfen kılavuzu dikkatlice okuyunuz)
Hipot Çıkış Doğruluğu ±%5
Hipot Ölçüm Doğruluğu ±%5
Nominal Çıkış 5Vdc
Hipot Ölçüm Süresi 0.01秒 – 60秒
Tel Özellikleri İzin verilen maksimum kapasitans 5μF
Alçak Gerilim Elektrik Testi
Ölçüm Modu 2 Telli Test
İletkenlik 100mΩ-52Ω
Aralıklı İletkenlik 100mΩ-52Ω
İŞLETİM SİSTEMİ
Aralıklı O/S
Hızlı Aralıklı açık devre
1kΩ-100kΩ
O/S Belirleyici Yargıç ●
Tek Taraflı Test ●
Bileşen testi
Direnç Ölçüm Aralığı 100mΩ-2MΩ
Seviye Sinyali 2.4V (Sabit)
Akım Sinyali 35mA
Kapasite Ölçüm Aralığı 10pF-3µF
Seviye Sinyali 1.2V (Sabit)
Frekans Sinyali OTOMATİK Vites (Sabit)
48Hz/480Hz/4.8kHz/48kHz
Diyot Ölçüm Aralığı 0-7V
Diğer İşlev
Gelişmiş Fonksiyonlar Programlanabilir sürekli test / Pin arama/Otomatik teşhis
Test Tarama Modu Otomatik, Manuel, Harici Tetikleme
Ölçüm Sinyali Alçak Gerilim Ölçüm Sinyali
Panel Sistemi/Hızlı/Düzenle/İşlev
Gösterge Başarılı/Başarısız HV LED kırmızı-yeşil gösterge ışıkları / Ekran Görüntüsü /Ses
SİSTEM
Kullanım Kılavuzu, Otomatik, Uzaktan Kumanda
Dahili Depolama 500 sete kadar test dosyası sayısı
Güç Kaynağı Sabit Voltaj 115/230 Vac ±%10
Frekans 60/50Hz
Güç tüketimi 250VA
Ortam Sıcaklığı 0℃-40℃
Nem BN≦%75
Ekran 320*240 nokta vuruşlu ekran
Boyut
(G*Y*D)
1024PIN
435x270x360 mm
Ağırlık 1024PIN 18Kg
Arayüz RS-232, USB Host, Baskı, Uzak
