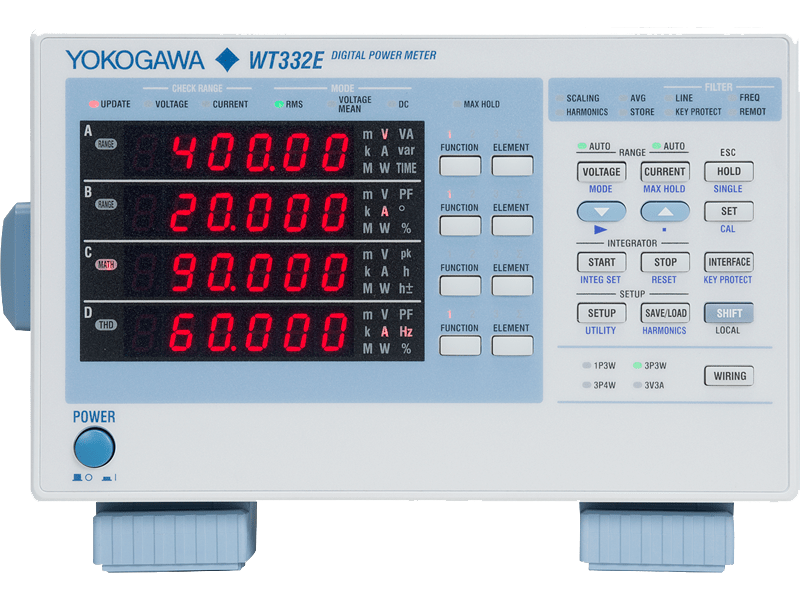

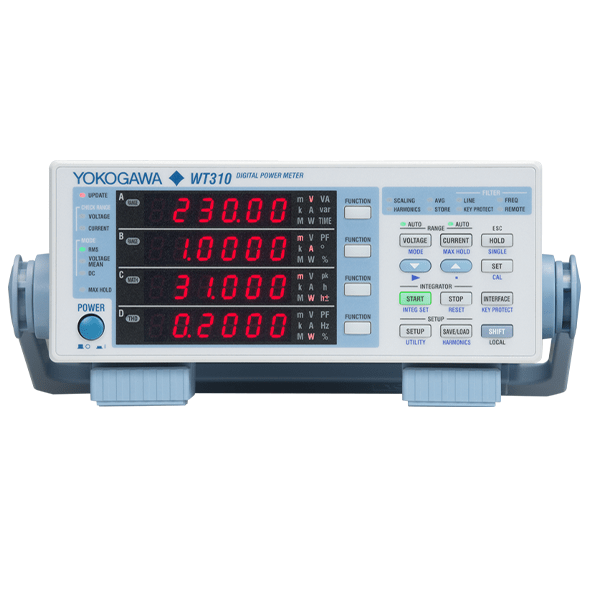

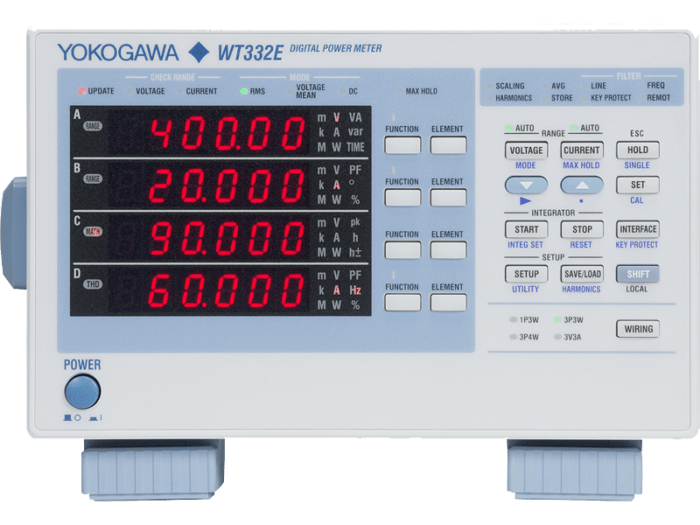

YOKOGAWA WT300E Dijital Güç Analizörü
WT300E serisi dijital güç analizörü, 50 mikro Amper’e kadar son derece düşük akım ölçüm yeteneği ve maksimum 26 Amper RMS’ye kadar sağlar. Bu cihaz, beklemede güç ölçümleri, Energy Star®, SPECpower ve IEC62301 / EN50564 testi, pil şarj cihazı ve diğer düşük seviyeli güç ölçümleri yapan mühendisler için idealdir
SPECIFICATIONS
WT300E’nin geniş fonksiyon yelpazesi ve gelişmiş özellikleri, düşük frekanstan yüksek frekanslı invertörlere kadar tüm ölçüm uygulamalarının tek bir güç ölçer kullanılarak ele alınmasına olanak tanır.
Hızlı görüntüleme ve güncelleme oranı ile doğruluk:
100 ms’lik hızlı ekran güncelleme hızına sahip WT300E serisi, mühendislere test prosedürlerinde kısa bir temas süresi sunuyor. Tüm giriş aralıkları için temel doğruluk %0,1 rdg + %0,05 rng (50/60Hz) ve DC %0,1 rdg + %0,2 rng’dir.
Eşzamanlı Ölçüm:
U/I/P/Freq/Integ(+/-)/Harmonik bileşenleri/ THD maks. 100ms döngüsü.
Standart güç ölçümlerine ek olarak, WT300E serisi tüm DC ve AC parametrelerini ölçer. Ek olarak, WT300E serisi harmonikleri ölçebilir ve ölçüm modunu değiştirmeden aynı anda entegrasyon gerçekleştirebilir. Birlikte verilen WTViewerFreePlus yazılımı, kullanılan 200 parametreyi izleyebilir ve kaydedebilir.
Seçilen aralıklarda otomatik aralık işlevi mevcuttur.
Otomatik aralık işlevi, belirtilen aralıklar içinde aralıkları otomatik olarak seçmek veya değiştirmek için kullanılır. Bu, daha kısa aralık değiştirme süreleri ile sonuçlanır ve daha verimli testlere izin verir.
Entegrasyon Ölçümü için Otomatik Aralık İşlevi
Tipik olarak, güç ölçerler, güç tüketimini ve bekleme gücünü ölçmek için bir entegrasyon modunda çalıştığında, ölçüm aralıklarının sabitlenmesi gerekir. Ancak, giriş seviyesi seçilen aralığın maksimumunu aşarsa, testin tekrarlanması gerekecektir. WT300E Serisi, entegrasyon modunda herhangi bir testi tekrarlama ihtiyacını ortadan kaldıran yüksek hızlı otomatik mesafe aralığı özelliğine sahiptir.
Bant genişliği: DC ve 0.1Hz ila 100 kHz (WT310EH, 40A için 20 kHz’e kadar).

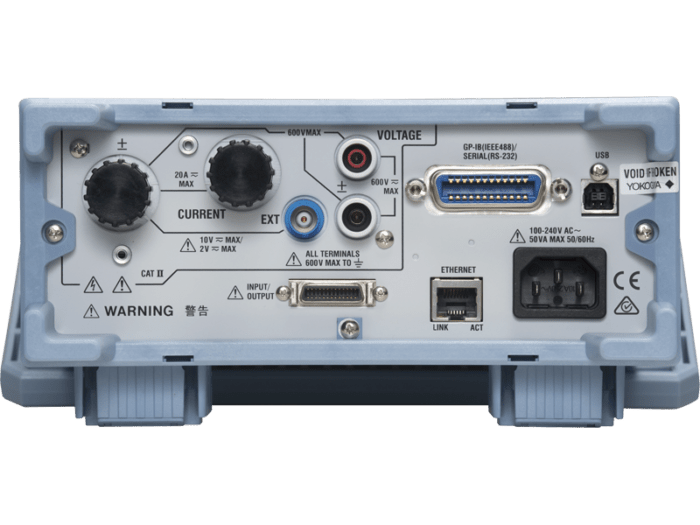

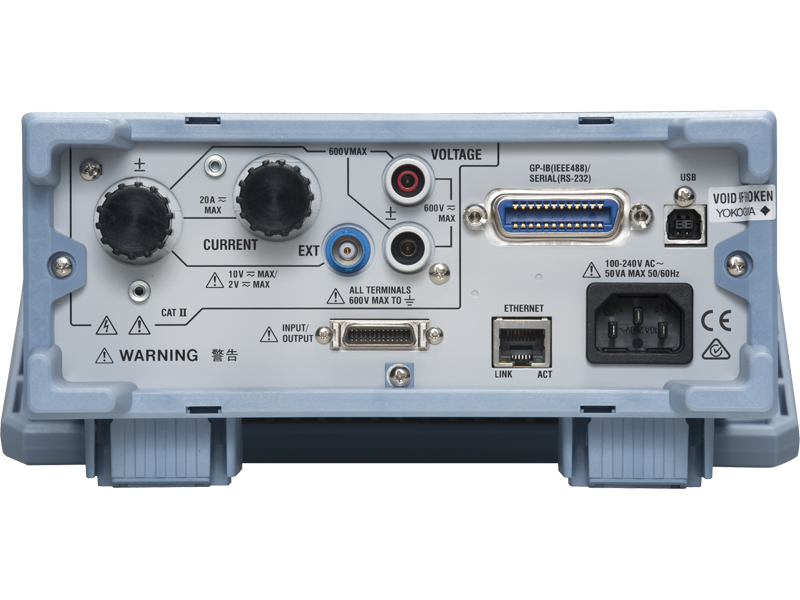

Doğrudan Giriş: 600V ve 20A veya 40A’ya kadar maksimum doğrudan giriş (WT310EH olması durumunda). WT310E serisindeki geniş akım giriş aralıkları, kullanıcılara 50 mikro-Amper kadar düşük ila 40Arms kadar yüksek akımı ölçme seçeneği sunar (WT310EH durumunda).
Yüksek hızlı veri güncelleme (saniyede 10 okumaya kadar.)
