Newtons4th PPA55x1IEC61000 Harmonikler ve Kırpışma Analizörü (IEC61000-3-2/3-3 & IEC61000-3-11/3-12)

Newtons4th PPA55x1IEC61000 Harmonikler ve Kırpışma Analizörü (IEC61000-3-2/3-3 & IEC61000-3-11/3-12)

IEC61000 Harmonics and Flicker Analyzer – Compliant, Proven and available with UKAS

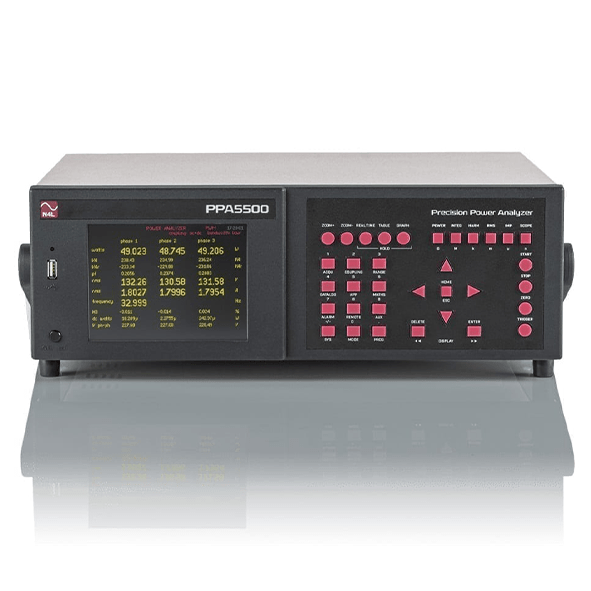

PPA55x1 serisi hassas IEC61000 Harmonikler ve Kırpışma analizörü, en son IEC61000 Harmonikler ve Kırpışma uluslararası test standartlarını karşılamak için tamamen uyumlu bir test ve ölçüm çözümü sunar. Alet, hem bağımsız hem de yazılım güdümlü test yeteneği sunarak kullanıcıya bir bilgisayar gerektirmeden alet üzerinde başarılı/başarısız sonuçları alma seçeneği sunar. Alternatif olarak IECSoft kullanılabilir, bu kullanıcıya sezgisel ve son derece gelişmiş bir raporlama ve analiz platformu sunar.

IEC61000-4-11 ve IEC61000-4-13 bağışıklık testi standartlarının da kapsanması gerekiyorsa, N4L’nin EMC Test Sistemleri, IEC61000-3-2/3 ve IEC61000-3-11/12 ile birlikte bu standartlara uygunluk sunar. Örnek EMC test sistemi konfigürasyonları aşağıdaki tabloda gösterilmektedir.

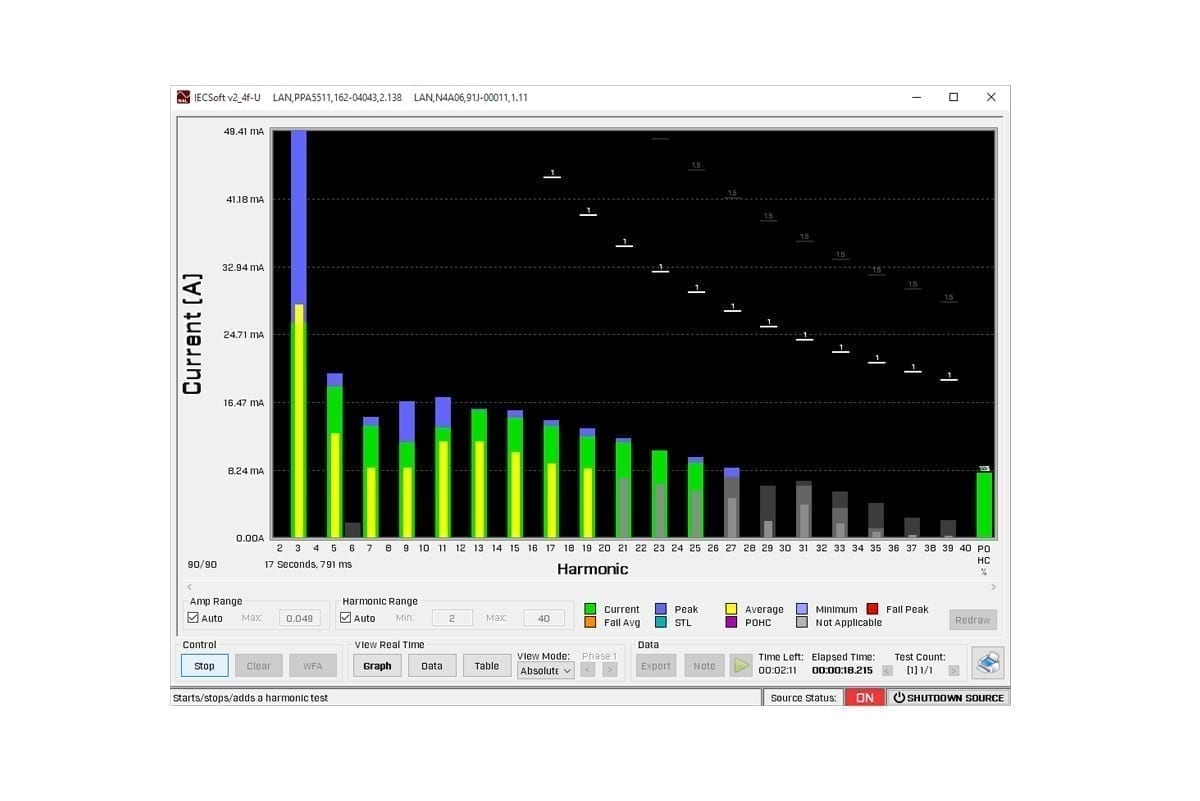

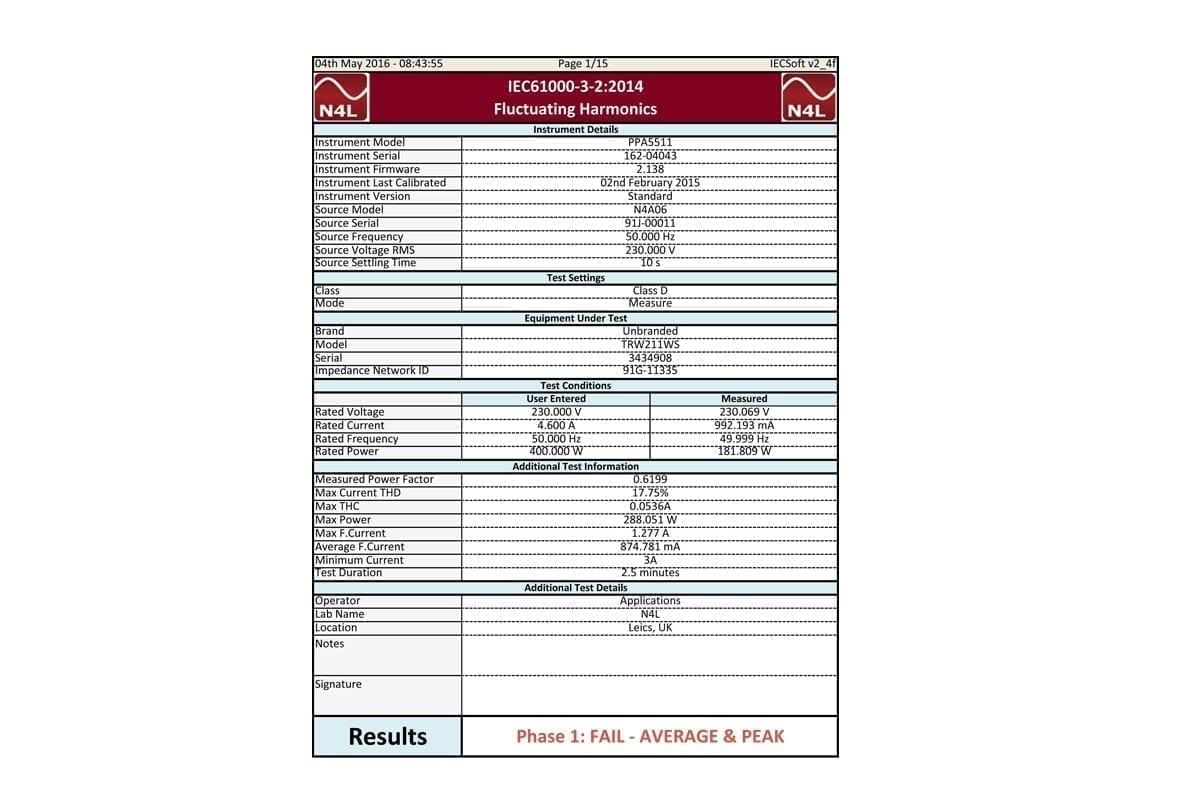

IECSoft, kullanıcıya herhangi bir DUT’nin arıza modlarını hızlı ve kolay bir şekilde belirleme yeteneği sağlar, geçmişte harmonikler ve kırpışma testi yazılımı, sonuçların çok az gerçek zamanlı “test içi” analizi ile raporlama sağlıyordu. IECSoft trendi karşılar ve yorumlanması kolay bir kullanıcı arabirimi sunar; bu, kullanıcıya bir test boyunca DUT’un performansını “hissetmek” için verilerin analog temsilini veren gelişmiş bir harmonik gerçek zamanlı grafik ekranı içerir. Bu, dikkatli bir şekilde tasarlanmış bir kullanıcı arabirimi aracılığıyla elde edilir; dalgalanan harmonikler için bu, sınır temsilinin %POHC’sini, renk kodlu Gerçek Zamanlı, Ortalama, Başarısız Ortalaması, Hata Maks, STL İstisnası, POHC İstisnası çubuk grafiklerini ve bireysel gerçek zamanlı harmonik analizini içerir.

Newtons4th, manuel anahtarlama testleri için benzersiz bir kullanıcı arabirimi geliştirerek kullanıcıya hem anlık Dmax değerlerini hem de 24 test boyunca devam eden bir ortalamayı sağladı; yazılım, toplanan verilerden limitleri ve sonuçları otomatik olarak hesaplayacaktır. Bu, test süresini kısaltır ve mühendise DUT davranışına ve meydana gelmesi durumunda arıza incelemesine konsantre olması için daha fazla zaman verir.

Tüm PPA55x1 üniteleri, standart olarak Voltaj, Akım ve Güç için UKAS ISO17025 sertifikasına sahiptir ve bu, İngiltere’deki N4L’de akredite ISO17025 Laboratuvarımızda gerçekleştirilir.

UKAS ISO17025 IEC61000 Harmonikler ve Kırpışma sertifikası bir seçenek olarak mevcuttur

ISO17025 Kalibrasyonu ve Doğrulaması

N4L tarafından sağlanan her PPA55x1 Güç Analizörü, hem 850Hz’e kadar UKAS Akredite kalibrasyon sertifikası hem de 2MHz’e kadar UKAS İzlenebilir kalibrasyon sertifikası ile sağlanır. N4L, tüm frekans aralığında sağlanan her güç analiz cihazının doğruluğunu doğrulamak için bir dizi ısmarlama güç kalibratörü geliştirmiştir; bu, enstrümantasyon endüstrisinde şaşırtıcı derecede nadirdir. Ayrıca, Oxford Üniversitesi (Birleşik Krallık) ile ortaklaşa ISO17025 (UKAS) onaylı bir Kapalı Devre Kalorimetrenin geliştirilmesi, N4L özel tasarımlı güç kalibrasyon teçhizatının performansını çok düşük bir belirsizlik düzeyiyle doğrulayarak, tüm geniş bant performansının mutlak güvenini sağladı. N4L güç analizörleri pazar lideridir. N4L ayrıca, IEC61000-3-2/12 ve IEC61000-3-3/11’in tüm yönlerini kapsayan isteğe bağlı bir ISO17025 UKAS kalibrasyon hizmeti sunar. Titreme.§

Özellikler ve Avantajlar

•   0.01% Basic accuracy
•   Fully compliant IEC61000-3-2
•   Fully compliant IEC61000-3-11
•   High precision internal shunts Superior accuracy to any external shunt
•   50 Arms (1000 Apk) & 1000 Vrms (3000 Vpk) direct input
•   High-speed sampling on all channel
•   1, 2 or 3-phase versions
•  master-slave mode for 4, 5 or 6 phase
•   Simple BNC connection of N4L shunts for high-current applications

•   Frequency range DC and 10mHz to 1MHz
•   Fully compliant IEC61000-3-3
•   Fully compliant IEC61000-3-12
•   5 millidegree phase accuracy Necessary for low power factor applications
•   Standard current (50Arms) options
•   True real-time analysis with no measurement gap
•   Real-time Digital, Tabular, Graphic and Oscilloscope displays
•   RS232, IEEE 488, USB, LAN, Torque, Speed and Extension ports
