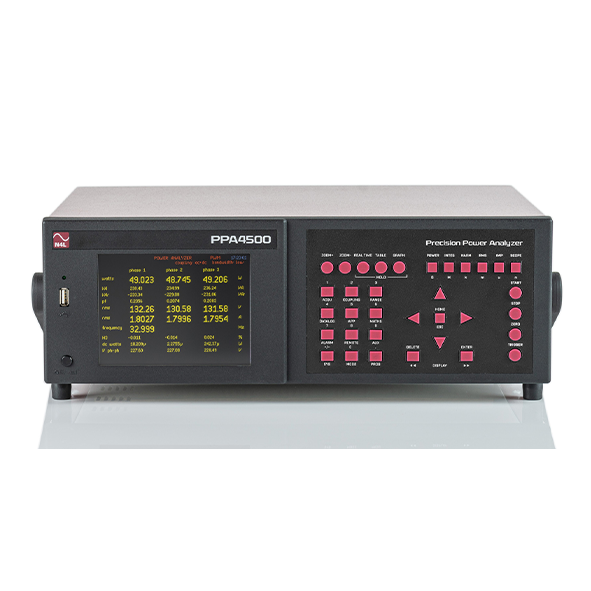

Newtons4th PPA4500 Tezgah R+D, Motor/İnverter Testi
Çok çeşitli Uygulamalar için Yüksek Hassasiyetli Güç Analiz Cihazı
PPA4500, yüksek hızlı FPGA/DSP örnekleme tekniklerine ve N4L’nin son derece saygın “Planar Shunt” Teknolojisine sahiptir; PPA4500, 12 yılı aşkın bir geliştirme sürecinin sonucudur. PPA4500, giden PPA2500 ve PPA2600 modellerinin yerini geliştirilmiş doğruluk, renkli TFT, ön USB bağlantı noktası ve daha hızlı işleme ile değiştirir. PPA4500, hem doğruluk hem de işlevsellik açısından önemli bir sıçramadır. PPA4500, trafo kaybı testi, PWM invertör sürücü verimliliği testi, IEC62301/EN50564’e göre bekleme güç testi ve daha birçok zorlu uygulama için çok uygundur.
PPA4500, 2MHz’e kadar olan temel frekansların yanı sıra aynı 2MHz üst frekans limiti ile 100’e kadar Harmonikleri ölçme yeteneği sergiler. PWM Motor sürücü modu, mühendisin karmaşık harmonik olarak bozulmuş dalga formlarını ölçmek için cihazı hızlı bir şekilde kurmasını sağlar, gelişmiş sinyal işleme algoritmaları, PWM sinyallerinin yüksek örnekleme hızlı (2Ms/sn) gerçek geniş bant (2Mhz) analizini kolaylaştırır. PPA4500, ölçülen verilerin bant genişliğini etkilemeden temel frekans senkronizasyonu için paralel dijital filtreleme kullanır.
Tüm PPA4500 üniteleri, standart olarak UKAS ISO17025 sertifikası ile sağlanır; bu, İngiltere’deki N4L’de akredite ISO17025 Laboratuvarımızda gerçekleştirilir.
ISO17025 Kalibrasyonu ve Doğrulaması
N4L tarafından sağlanan her PPA4500 Güç Analizörü, hem 850Hz’e kadar UKAS Akredite kalibrasyon sertifikası hem de 1MHz’e kadar UKAS İzlenebilir kalibrasyon sertifikası ile sağlanır. N4L, tüm frekans aralığında sağlanan her güç analiz cihazının doğruluğunu doğrulamak için bir dizi ısmarlama güç kalibratörü geliştirmiştir; bu, enstrümantasyon endüstrisinde şaşırtıcı derecede nadirdir. Ayrıca, Oxford Üniversitesi (Birleşik Krallık) ile ortaklaşa ISO17025 (UKAS) onaylı bir Kapalı Devre Kalorimetrenin geliştirilmesi, N4L özel tasarımlı güç kalibrasyon teçhizatının performansını çok düşük bir belirsizlik düzeyiyle doğrulayarak, tüm geniş bant performansının mutlak güvenini sağladı. N4L güç analizörleri pazar lideridir.
Özellikler ve Avantajlar
- %0,03 Temel doğruluk
- Yüksek hassasiyetli dahili şantlar Herhangi bir harici şantta üstün doğruluk
- 50 Arms’a (1000 Apk) ve 1000 Vrms’ye (3000 Vpk) kadar doğrudan giriş
- Tüm kanallarda yüksek hızlı örnekleme (2Ms/s)
- 1, 2 veya 3 fazlı versiyonlar 4, 5 veya 6 faz için master-slave modu
- Yüksek akım uygulamaları için N4L şöntlerin basit BNC bağl
- Frekans aralığı DC ve 10mHz – 2MH
- Düşük güç faktörü uygulamaları için gerekli olan 5 miliderece faz doğruluğu
- Düşük akım (10Arms), Standart (30Arms) ve Yüksek akım (50Arms) seçenekleri
- Ölçüm boşluğu olmadan gerçek zamanlı analiz

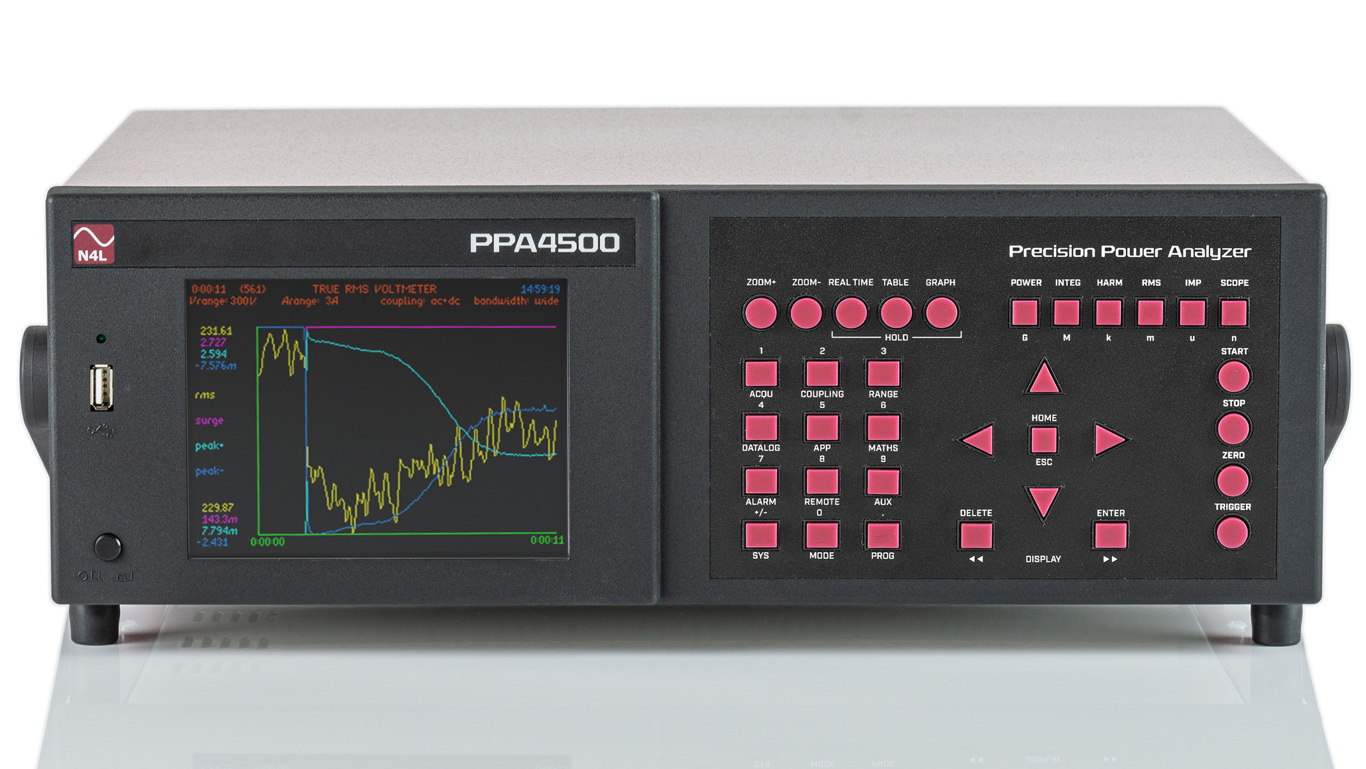

- Gerçek zamanlı Dijital, Tablo, Grafik ve Osiloskop gösterimleri

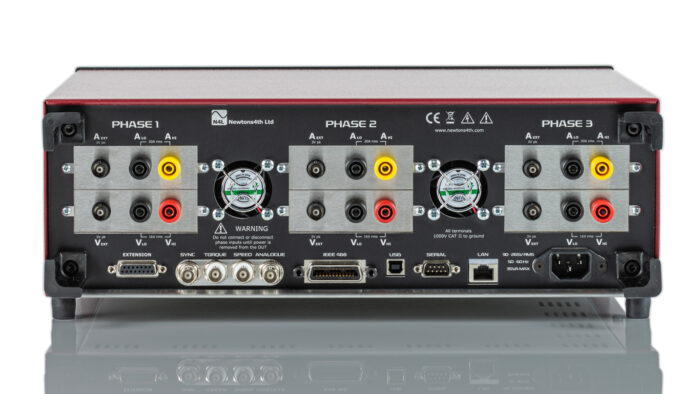

- RS232, IEEE 488, USB, LAN, Tork, Hız ve Uzatma portları
——————————————————————————————————————————————————-
