PPA3500 Motor/İnvertör Analizi, Yenilenebilir Enerji Yüksek Performanslı 6 Fazlı Güç Analizi

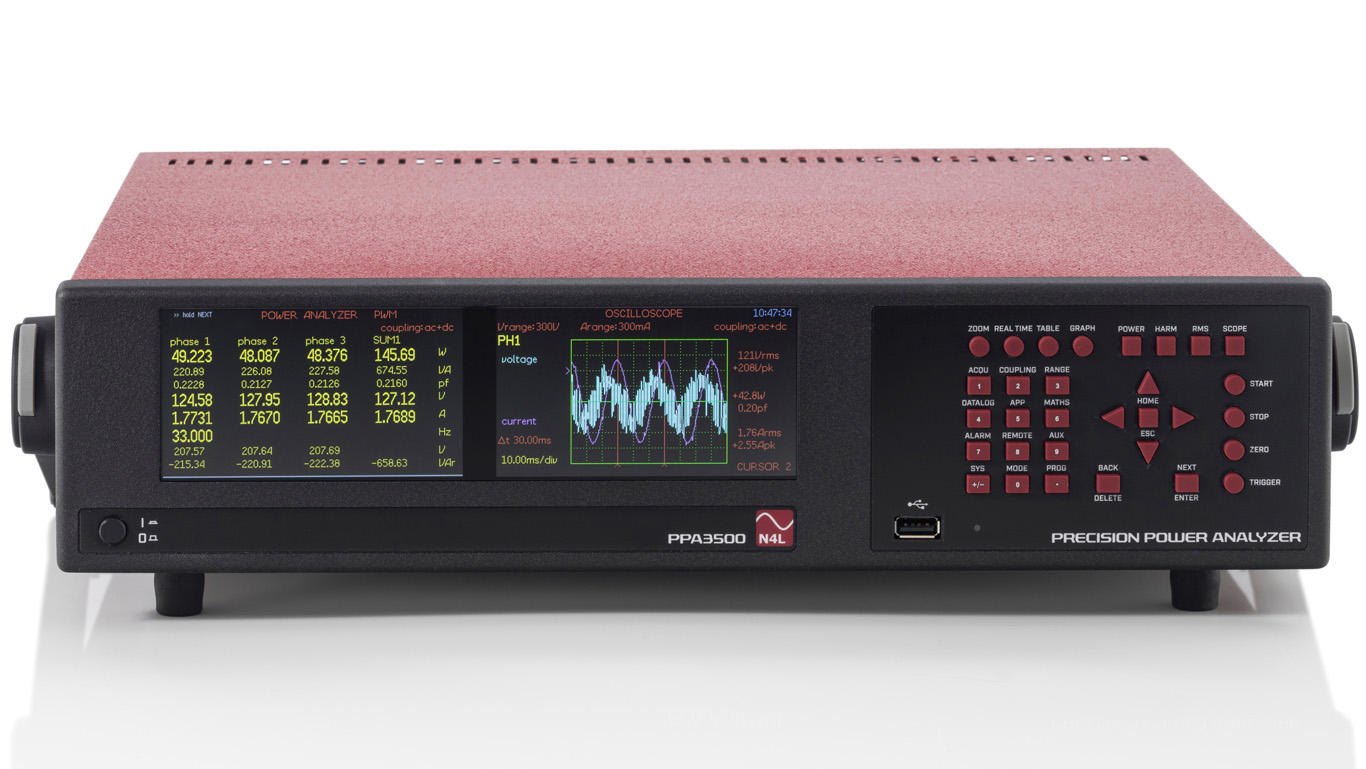

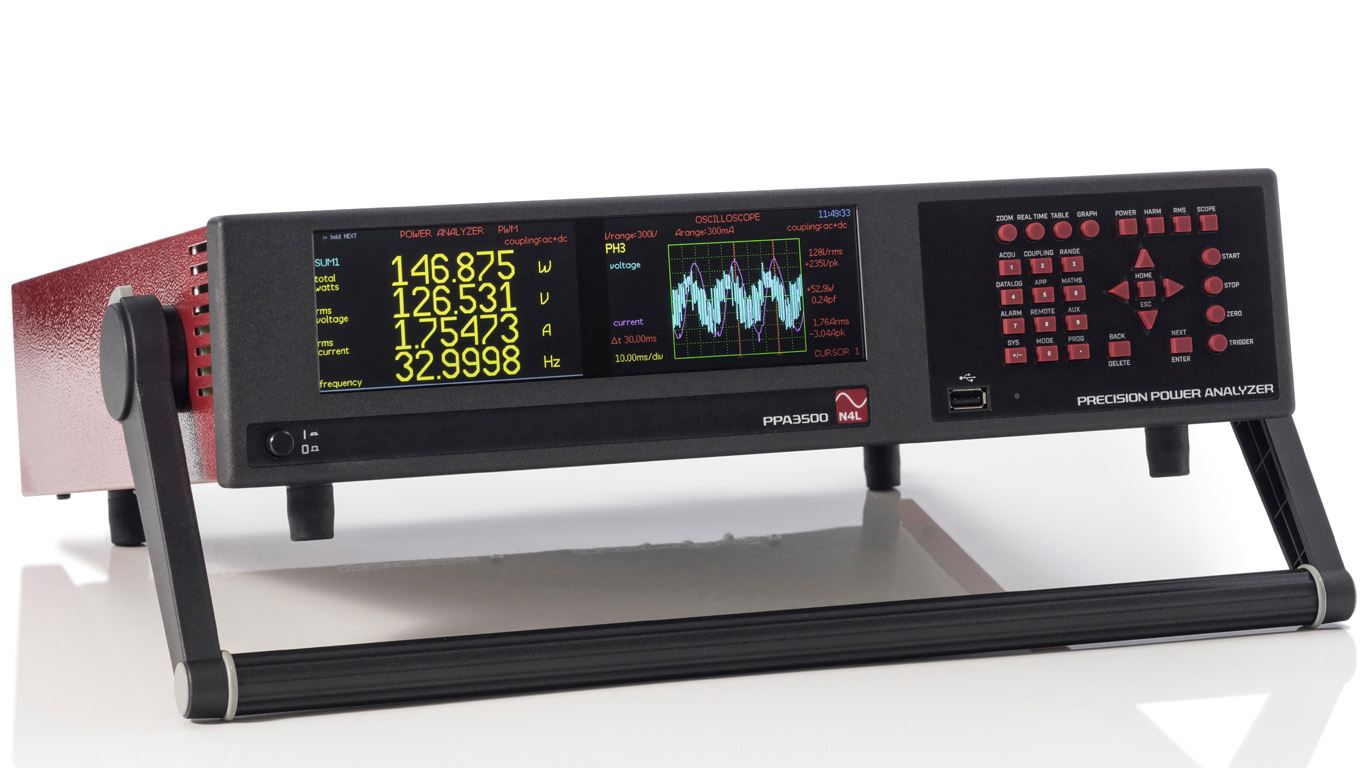

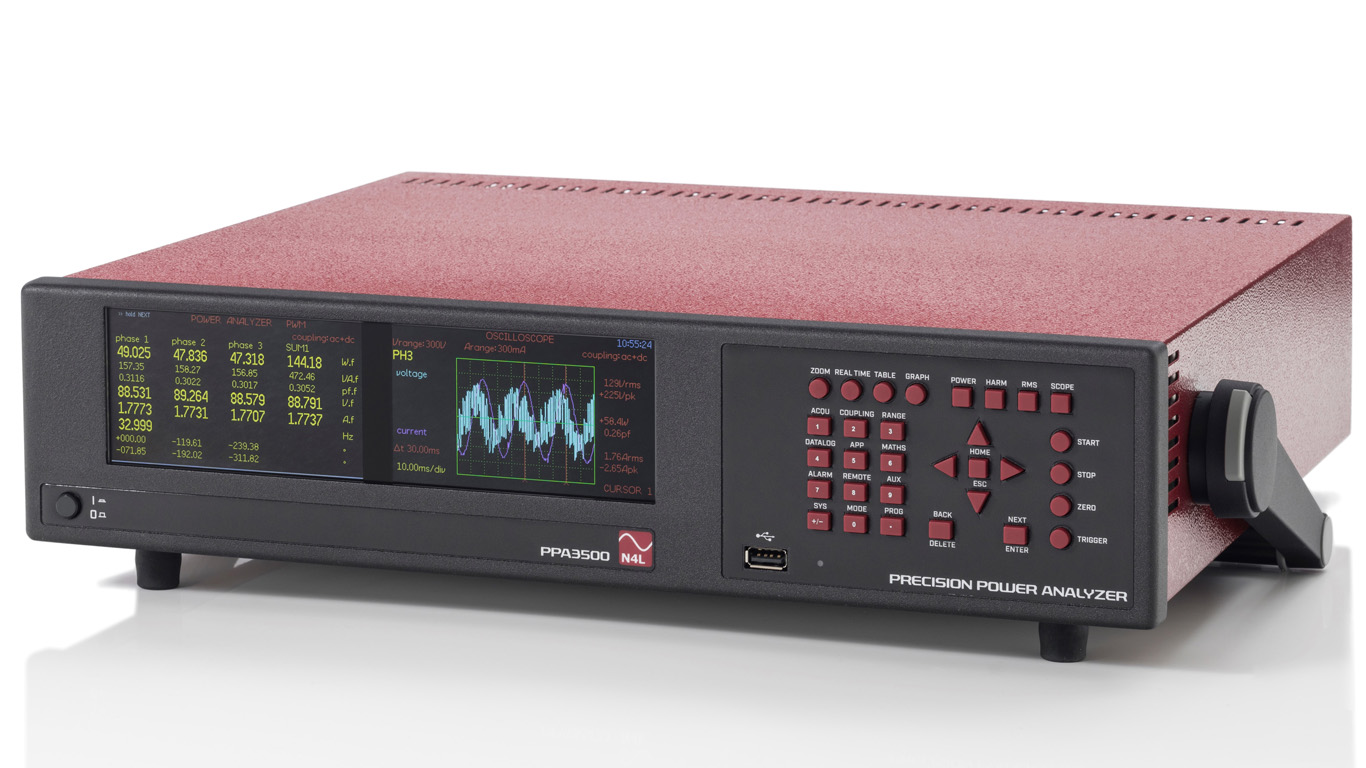

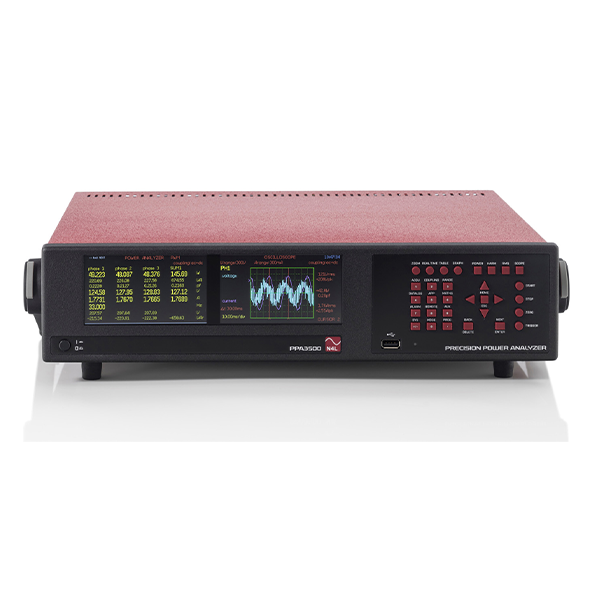

PPA3500, çeşitli uygulamalarda güvenilir, doğru güç analizi yapabilen yüksek doğruluklu bir 3~6(7) fazlı güç analizörüdür. Yenilikçi analog kart tasarımının bir sonucu olarak PPA3500, kompakt bir 2U kasa içinde paketlenmiştir. PPA3500, 3, 4, 5 veya 6 fazlı konfigürasyonların yanı sıra hesaplanmış bir 7. fazda mevcuttur. Üniteyi 2U 6(7) Faz çözümü sağlayan 19 inçlik bir rafa kurma seçeneği de vardır, daha fazla ayrıntı için aksesuarlar sayfamıza bakın. PPA3500 güç analizörü, tam renkli bir “Çift” TFT ekrandan yararlanır; bu konsept, bir cihazda iki TFT ekran kullanır ve 2U form faktöründe geniş bir geniş ekran alanı sağlar.
Gerekli tüm girişler Standart olarak dahildir
PPA3500, Dahili(4mm) ve Harici(BNC), Tork, Hız, RS232, LAN, USB, GPIB dahil olmak üzere standart olarak takılan tüm bağlantı noktalarını içerir.
Örnek Uygulamalar
- PWM İnverter Sürücü Verimlilik Analizi
- Hazırda bekleme gücü
- AC/DC Dönüştürücüler
- Güneş Dizileri
- GÜÇ KAYNAĞI
- Güç kalitesi
- Yüksek Frekanslı Güç Elektroniği
Tescilli Teknoloji
Sektörde ünlü düzlemsel şönt teknolojisi (N4L tarafından geliştirilmiş bir şönt tasarım topolojisi) ve FPGA tabanlı gerçek zamanlı boşluksuz analiz teknikleri içeren PPA3500, çığır açan 6(7) fazlı analiz performansı sağlayabilir. Gerçek Zamanlı boşluk yok analizi, verimlilik ölçümlerinin girdi ve çıktı arasında tamamen senkronize olmasını sağlar.
Tüm PPA3500 üniteleri, standart olarak UKAS ISO17025 sertifikası ile sağlanır; bu, İngiltere’deki N4L’de akredite ISO17025 Laboratuvarımızda gerçekleştirilir.
ISO17025 Kalibrasyonu ve Doğrulaması
N4L tarafından sağlanan her PPA3500 Güç Analizörü, hem 850Hz’e kadar UKAS Akredite kalibrasyon sertifikası hem de 1MHz’e kadar UKAS İzlenebilir kalibrasyon sertifikası ile sağlanır. N4L, tüm frekans aralığında sağlanan her güç analiz cihazının doğruluğunu doğrulamak için bir dizi ısmarlama güç kalibratörü geliştirmiştir; bu, enstrümantasyon endüstrisinde şaşırtıcı derecede nadirdir. Ayrıca, Oxford Üniversitesi (Birleşik Krallık) ile ortaklaşa ISO17025 (UKAS) onaylı bir Kapalı Devre Kalorimetrenin geliştirilmesi, N4L özel tasarımlı güç kalibrasyon teçhizatının performansını çok düşük bir belirsizlik düzeyiyle doğrulayarak, tüm geniş bant performansının mutlak güvenini sağladı. N4L güç analizörleri pazar lideridir.
Özellikler ve Avantajlar
- Mükemmel Doğruluk
- 2U Form Faktörü
- 1MHz Bant Genişliği
- Sezgisel Kullanıcı Arayüzü
- Tork ve Hız girişleri standart olarak takılıdır
- Toplam Sistem Verimliliği Hesabı
- İnverter Tahrik Analizi için İdeal
- 8 Faz Analizi
- DFT Tabanlı Güç Hesabı
- Sadece 2 Watt-metre ile 3 Fazlı Güç Ölçümü
————————————————————————————————————————————–
- %0,03 Tipik
- 2U form faktöründe dünyanın tek yüksek doğruluklu 6 fazlı güç analizörü*
- PWM Inverter sürücüler gibi bozuk sinyal analizi için ideal Geniş Bant Genişliği
- “Hızlı Tuşlar” ve alfanümerik tuş takımı
- +/- 10V, Analog DC ve Darbeli Girişler
- Elektrikten Elektriğe ve Elektrikten Mekanik’e gerçek zamanlı izleme ve verimlilik hesaplaması
- Elektrikli Araç, Değişken Hızlı Sürücüler, Endüstriyel ve diğer uygulamalar
- 3 Faz Giriş Gücü, DC Bara ve 3 Faz Çıkış Gücü dahil 8 fazı ölçmek için 3P2W + CH3 + 3P2W + CH3 kullanın
- Sınıfının en iyisi DSP’ler ve FPGA’lar kullanılarak mümkün kılınan DFT Fourier analizinin Gücünden yararlanın.
- Eşsiz “3 Watt-metre dönüştürme” modu, 3 Faz 2 watt-metre modunu kullanırken bağımsız faz güç bilgisi sağlar
—————————————————————————————————————————————–
