Newtons PPA500 Genel Amaçlı Güç Ölçümü
Yüksek Performanslı Kompakt Güç Analizörleri

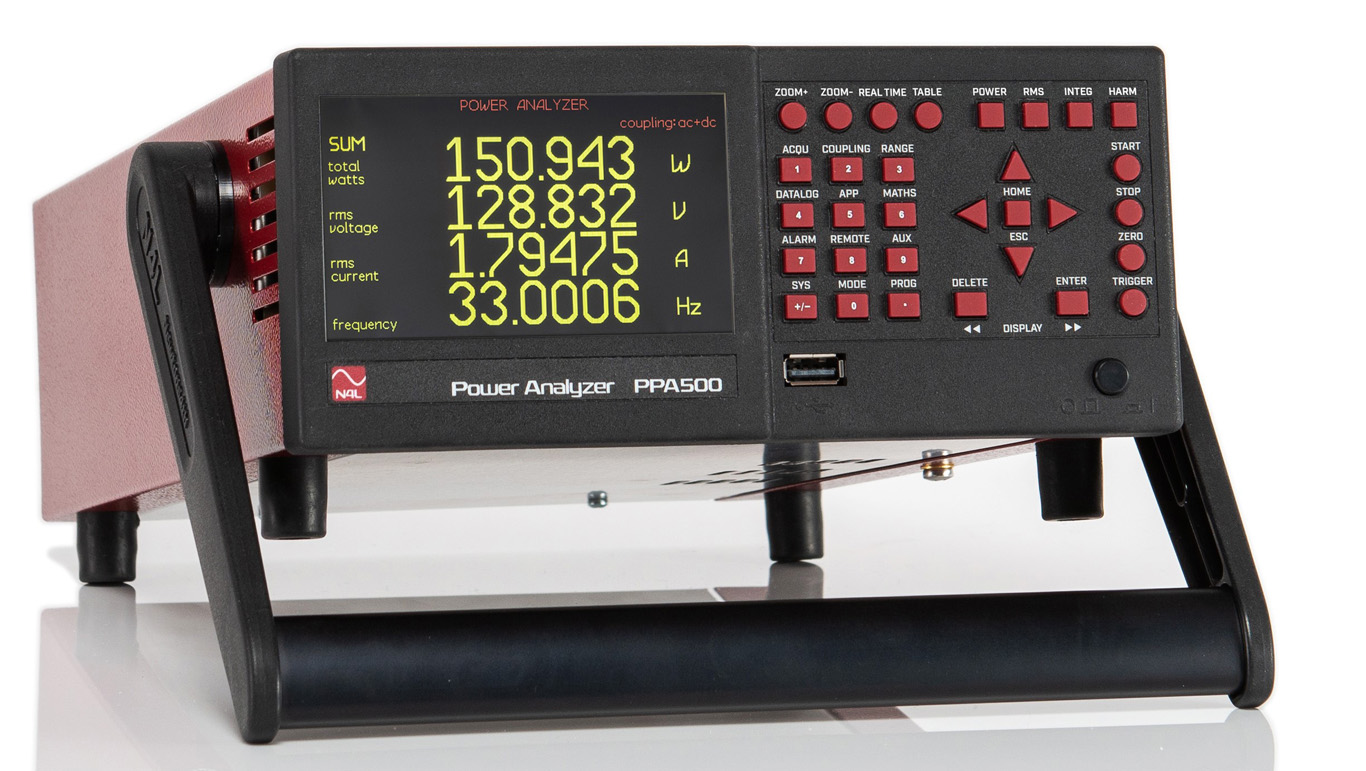

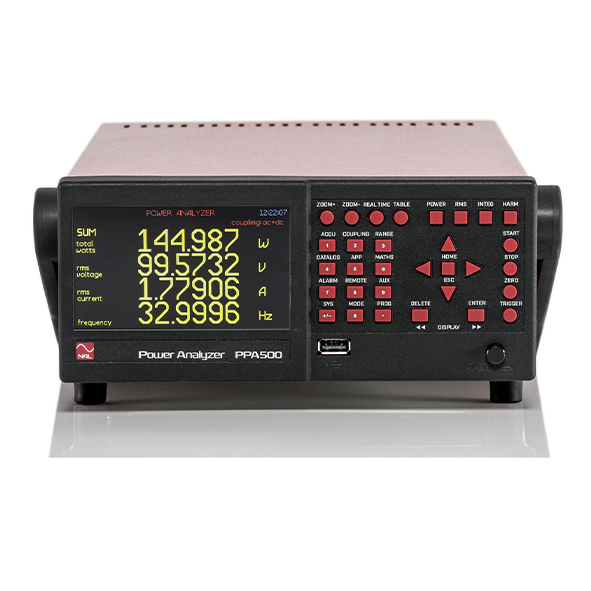

PPA500, düşük maliyetle yüksek performanslı güç analizörü ihtiyacını karşılayan Newtons4th’ün Hassas Güç Analizörü serisine katılıyor. Öncelikle karmaşık özellikler olmadan hassas ölçüm gerektiren uygulamalara yönelik olan PPA500 serisi, eğitim, üretim veya test ortamı için idealdir. Ünite, sabit sayısal ekranlardan daha fazla esneklik sağlayan ve bir performans düzeyi, kullanım kolaylığı ve karşılaştırılabilir herhangi bir ürünün ötesinde değeri bir araya getiren tam renkli bir TFT ekrana sahiptir.
PPA1500 serisinde kullanılan tekniklerin birçoğunu paylaşan PPA500, daha önce yalnızca çok daha maliyetli cihazlarda bulunan bir performans düzeyine ulaşırken, PPA serisinin ünlü olduğu sezgisel çalışmayı ve ölçüm sunumunun netliğini korur. Yalnızca yarım raf genişliği ve 2U yüksekliğinde olmasına rağmen, PPA500 1, 2 veya 3 fazlı konfigürasyonlarda mevcuttur. Üniteyi, 2U 6 Fazlı bir çözüm sağlamak için iki ünitenin yan yana yerleştirilebileceği 19 inçlik bir rafa kurma seçeneği de vardır, daha fazla ayrıntı için aksesuarlar sayfamıza bakın.
Yenilikçi tasarımın bir sonucu olarak, PPA500 kompakt güç analizörü düşük maliyetle yüksek performans sunabilmektedir. Düzlemsel şönt (N4L tarafından geliştirilen bir şönt tasarım topolojisi) ve FPGA tabanlı gerçek zamanlı boşluksuz analiz tekniği gibi özelliklerin tümü, PPA500’ün harika teklifine katkıda bulunur. PPA500 Güç Analizörünün düşük maliyeti, doğru, izlenebilir, güvenilir güç analizi arayan sistem entegratörleri için harika bir fırsat sunar.
Tüm PPA500 üniteleri, standart olarak UKAS ISO17025 sertifikası ile sağlanır, bu, İngiltere’deki N4L’de akredite ISO17025 Laboratuvarımızda gerçekleştirilir.
ISO17025 Kalibrasyonu ve Doğrulaması
N4L tarafından sağlanan her PPA500 Güç Analizörü, hem 850 Hz’e kadar UKAS Akredite kalibrasyon sertifikası hem de 500 kHz’e kadar UKAS İzlenebilir kalibrasyon sertifikası ile sağlanır. N4L, tüm frekans aralığında sağlanan her güç analiz cihazının doğruluğunu doğrulamak için bir dizi ısmarlama güç kalibratörü geliştirmiştir; bu, enstrümantasyon endüstrisinde şaşırtıcı derecede nadirdir. Ayrıca, Oxford Üniversitesi (Birleşik Krallık) ile ortaklaşa (UKAS) tarafından akredite edilmiş bir Kapalı Döngü Kalorimetrenin geliştirilmesi, N4L’nin özel olarak tasarlanmış güç kalibrasyon donanımlarının performansını çok düşük bir belirsizlik seviyesiyle doğrulamış ve tüm N4L’lerin geniş bant güç analizörleri pazar lideridir.
Özellikler ve Avantajlar
- %0,05 Temel doğruluk (ISO17025’e göre izlenebilir)
- Yüksek hassasiyetli dahili şantlar Herhangi bir harici şantta üstün doğruluk
- 20 Arms (300 Apk) & 1000 Vrms (2500 Vpk) doğrudan giriş
- Tüm kanallarda yüksek hızlı örnekleme

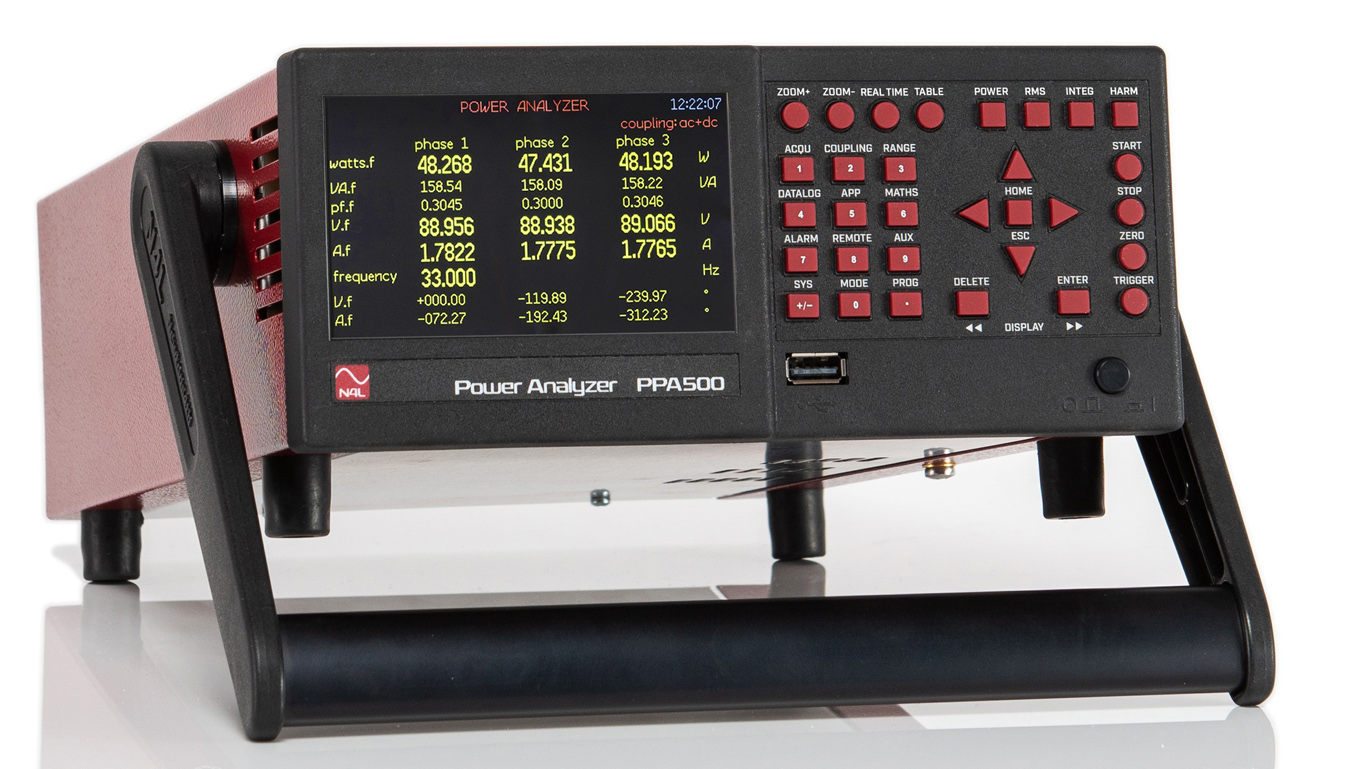

- 1, 2 veya 3 fazlı versiyonlar
- Yüksek akım uygulamaları için N4L şöntlerin basit BNC bağlantısı
- Frekans aralığı DC ve 10mHz ila 500kHz
- 10 mili derece faz doğruluğu – Düşük güç faktörü uygulamaları için gerekli
- Bekleme Gücü ölçümü için benzersiz x10 kazanç modu
- Ölçüm boşluğu olmayan gerçek zamanlı analiz
- Yüksek kontrastlı tam renkli grafik ekran

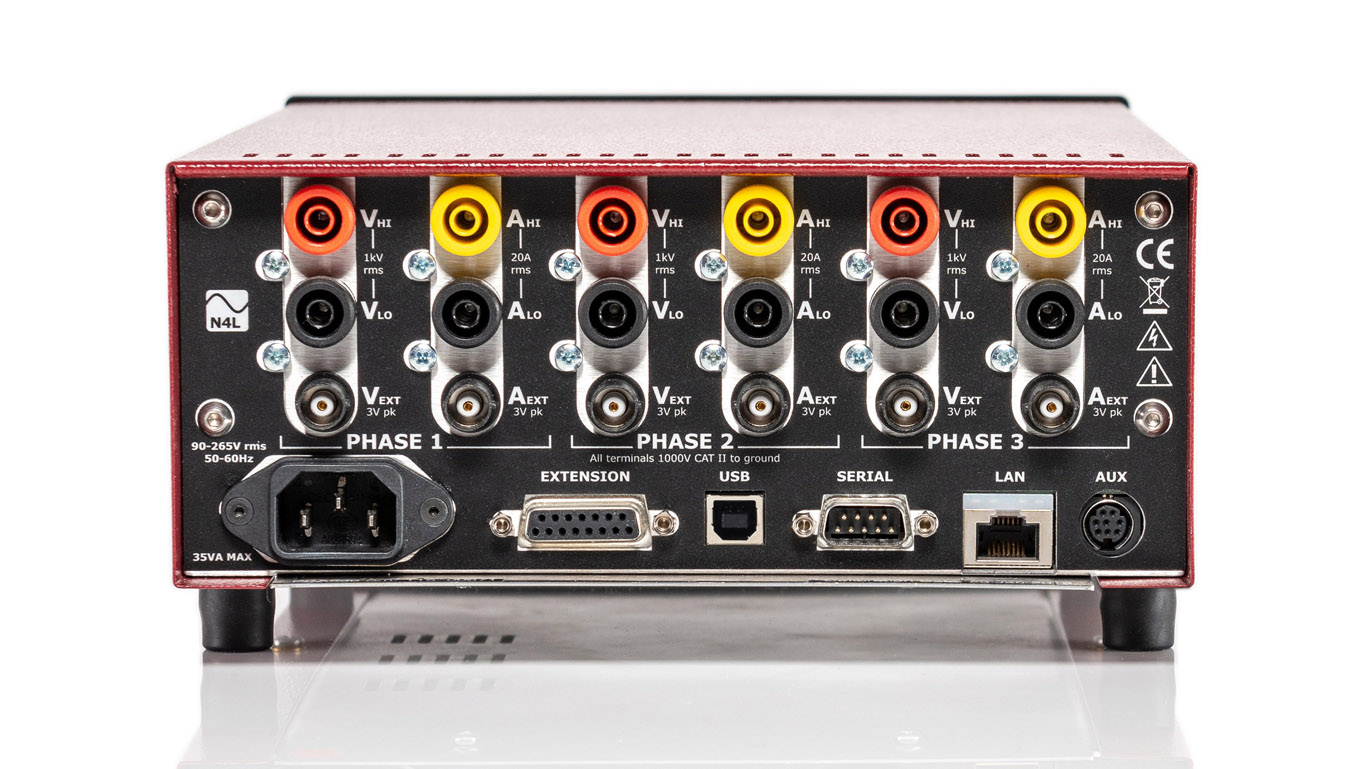

- RS232, USB, LAN, Genişletme ve Yardımcı bağlantı noktaları
