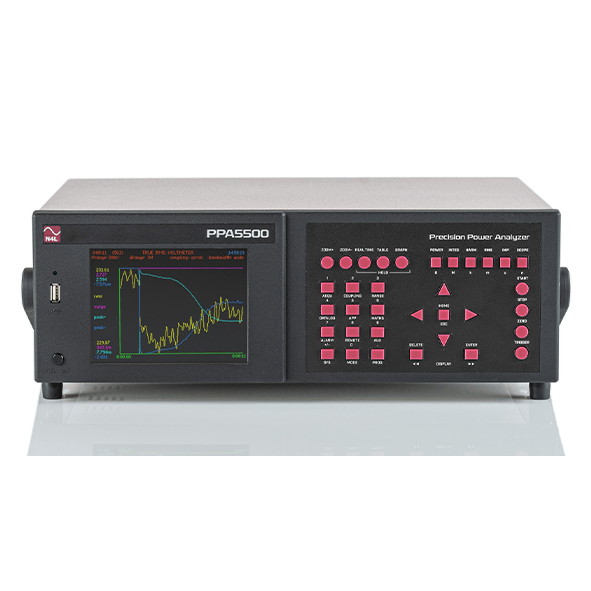

Ar-Ge, Güç Trafosu, IEC61000 Ön Uyumluluğu En Yüksek Hassasiyeti ve Hızı Sunan Güç Analiz Cihazı
Eylül 2006’da, PPA2500 Güç Analizörümüzün piyasaya sürülmesi, en zorlu güç uygulamalarında olağanüstü doğruluk ve kararlılık konusunda hızla itibar kazanan kompakt, uygun maliyetli bir cihazda lider güç ölçüm performansını tanıttı. Şimdi, PPA5500 serisi, nihai güç analizi ürününe ihtiyaç duyanlar için güç analizi aralığımızı daha da genişletiyor; bu, N4L tarafından sunulan model yelpazesinin en iyisi ve haklı olarak yerini hak ediyor.
PPA2500’ün ünlü olduğu geniş frekans aralığını ve olağanüstü gürültü engelleme özelliğini korurken, PPA5500 serisi artırılmış voltaj ve akım ölçüm aralıkları, daha yüksek işlem gücü, artırılmış bellek, gerçek zamanlı saat, yüksek kontrastlı renkli ekran, 1GB kalıcı dahili bellek ve harici USB bellek bağlantı noktası. 2MS/s örnekleme oranı, “Gerçek Gerçek Zamanlı” boşluksuz analiz, güç analizi için müthiş bir kombinasyondur; bu – tescilli “Düzlemsel şönt teknolojimizi” içeren yenilikçi analog ön uç tasarımıyla birlikte, PPA5500 gerçekten olağanüstü sağlar ölçüm kararlılığı ve doğruluğu. PPA5500’ün faz açısı doğruluğu 0,005 derecedir, bu, çok düşük güç faktörlerinde trafo kaybı analizi testi için mükemmeldir. Lütfen PPA5500’ün hızını ve çok yönlülüğünü gösteren Güç Analizörü Eğitim Serimize bir göz atın.
Tüm PPA5500 üniteleri, standart olarak UKAS ISO17025 sertifikası ile sağlanır; bu, İngiltere’deki N4L’de akredite ISO17025 Laboratuvarımızda gerçekleştirilir.
ISO17025 Kalibrasyonu ve Doğrulaması
N4L tarafından sağlanan her PPA5500 Güç Analizörü, hem 850Hz’e kadar UKAS Akredite kalibrasyon sertifikası hem de 2MHz’e kadar UKAS İzlenebilir kalibrasyon sertifikası ile sağlanır. N4L, tüm frekans aralığında sağlanan her güç analiz cihazının doğruluğunu doğrulamak için bir dizi ısmarlama güç kalibratörü geliştirmiştir; bu, enstrümantasyon endüstrisinde şaşırtıcı derecede nadirdir. Ayrıca, Oxford Üniversitesi (Birleşik Krallık) ile ortaklaşa ISO17025 (UKAS) onaylı bir Kapalı Devre Kalorimetrenin geliştirilmesi, N4L özel tasarımlı güç kalibrasyon teçhizatının performansını çok düşük bir belirsizlik düzeyiyle doğrulayarak, tüm geniş bant performansının mutlak güvenini sağladı. N4L güç analizörleri pazar lideridir.
Özellikler ve Avantajlar
- %0,01 Temel doğruluk
- Yüksek hassasiyetli dahili şantlar Herhangi bir harici şantta üstün doğruluk
- 50 Arms’a (1000 Apk) ve 1000 Vrms’ye (3000 Vpk) kadar doğrudan giriş
- Tüm kanallarda yüksek hızlı örnekleme
- 1, 2 veya 3 fazlı versiyonlar 4, 5 veya 6 faz için master-slave modu
- Yüksek akım uygulamaları için N4L şöntlerin basit BNC bağlantısı
- Frequency range DC and 10mHz to 2MHz
- 5 millidegree phase accuracy necessary for low power factor applications
- Low current (10Arms), Standard (30Arms) and High current (50Arms) options
- True real-time analysis with no measurement gap

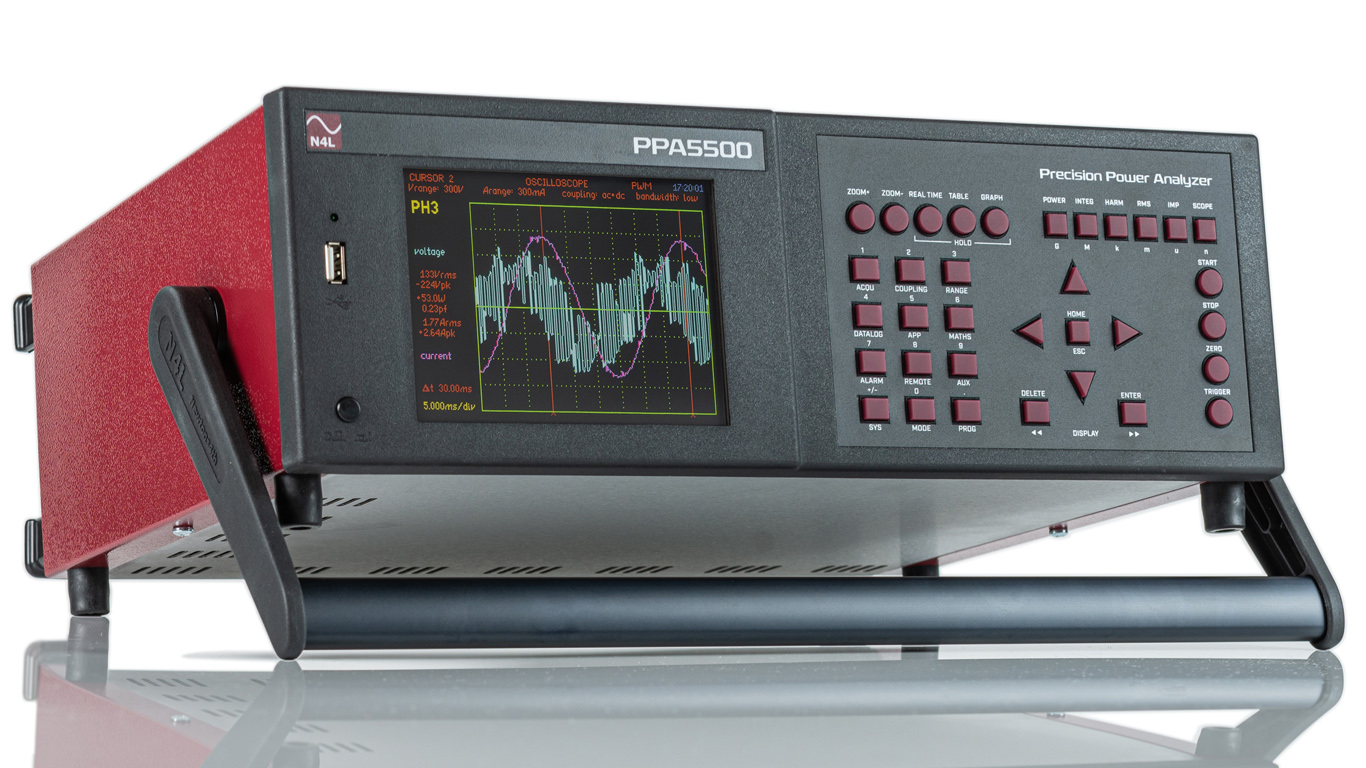

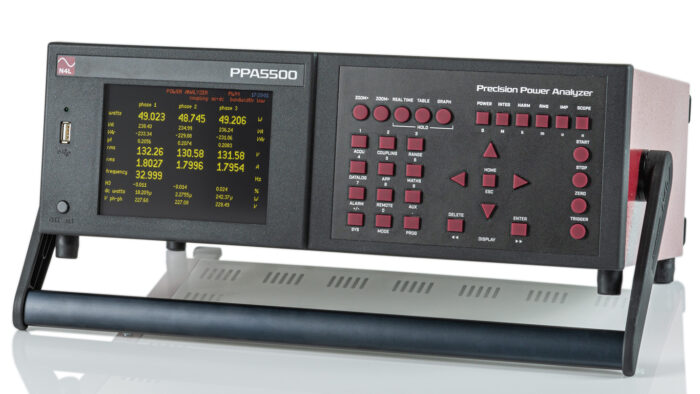

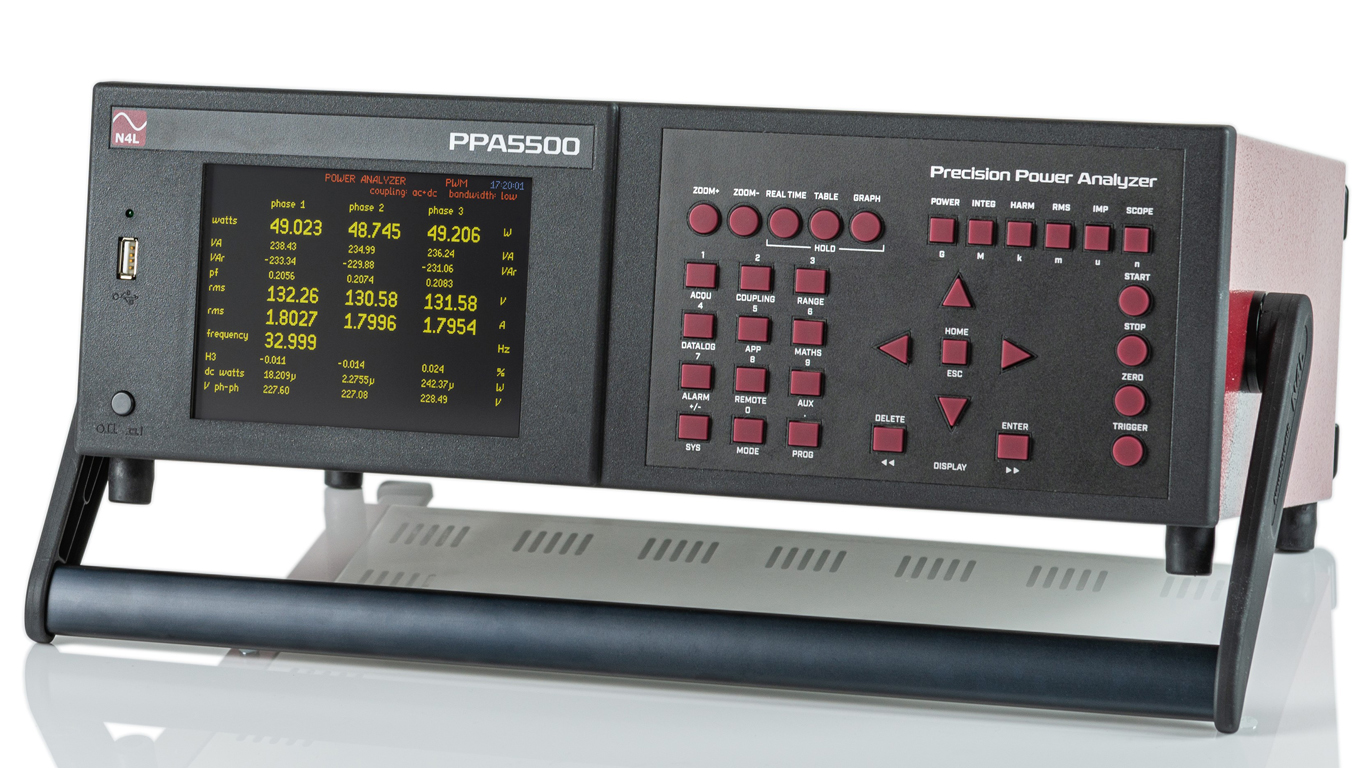

- Real-time Digital, Tabular, Graphic and Oscilloscope displays

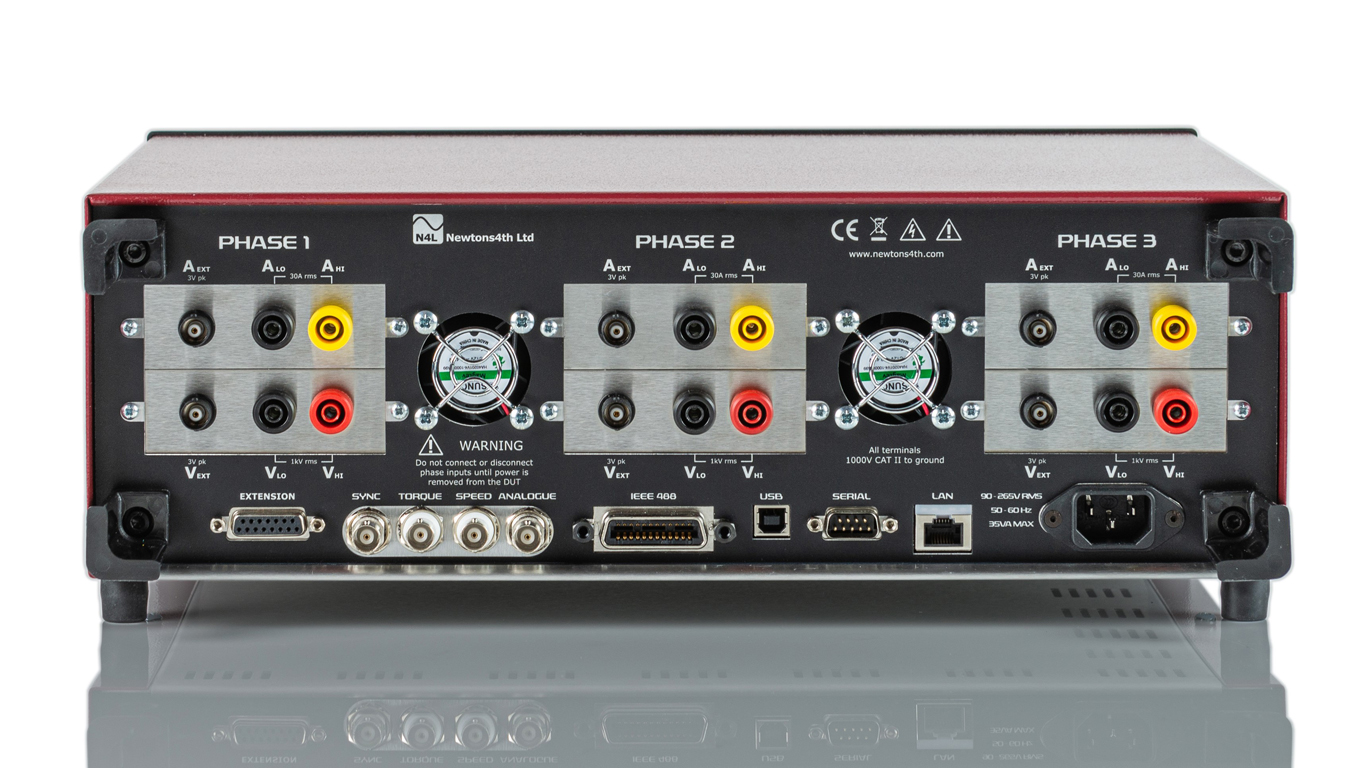

- RS232, IEEE 488, USB, LAN, Torque, Speed and Extension ports
