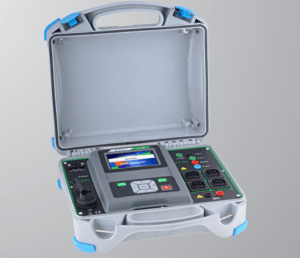

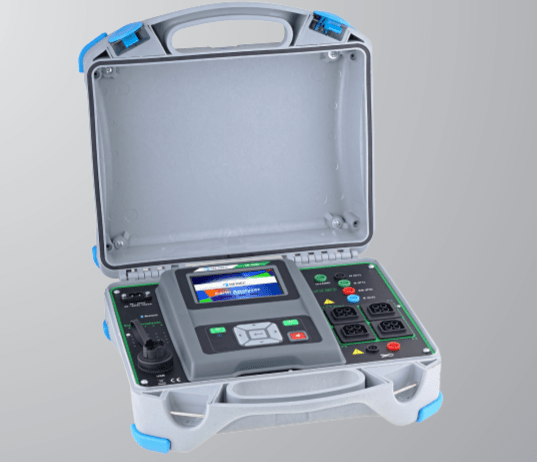

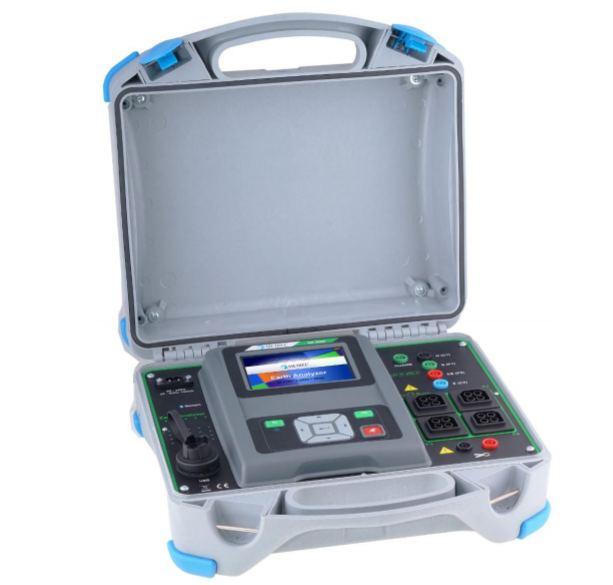

METREL MI-3290 topraklama analizörü, çeşitli enerjili ve enerjisiz tesislerin topraklama direncini, toprak gerilimini ve özgül direnci ölçümü için tasarlanmış, mükemmel IP korumasına sahip (IP65) taşınabilir, hem bataryalı da hem de şebekeden çalışabilen bir test cihazıdır.
METREL MI-3290, Özellikle yüksek gerilim iletim hat direklerinin (paylonların) topraklama analizi için tasarlanmıştır. İletim hattı direkleri (Paylon) ölçümlerini klasik 3 kazıklı topraklama ölçümünden, tek klamp veya 4 klamp ölçüm metoduna kadar farklı metotlar ile yapabilirsiniz. Farklı frekans metodları ile ölçüm metodları seçilebilir; Sabit frekans veya 55Hz’den 15kHz’e kadar frekans taraması, pulse ve 25kHz’de HF metodunda yıldırım simülasyonu.
Uygulama Alanları; Tek ayaklı veya Çok Ayaklı Yüksek gerilim İletim Hat Direkleri (Paylonaların) Topraklama Ölçümünde, OG ve AG Trafo Merkezlerinde, Güneş Enerji, Rüzgar ve Hidroelektrik Santrallerinde, Endüstriyel Tüm Alanlarda…
Özellikler
- 2,3 ve 4 kutuplu toprakalam direnci ölçümü
- Toprak Özgül Direnç Ölçümü (Wenner ve Schlumberger metodlarına göre)
- 1 Klamp ile selektif Topraklama Direnci Ölçümü

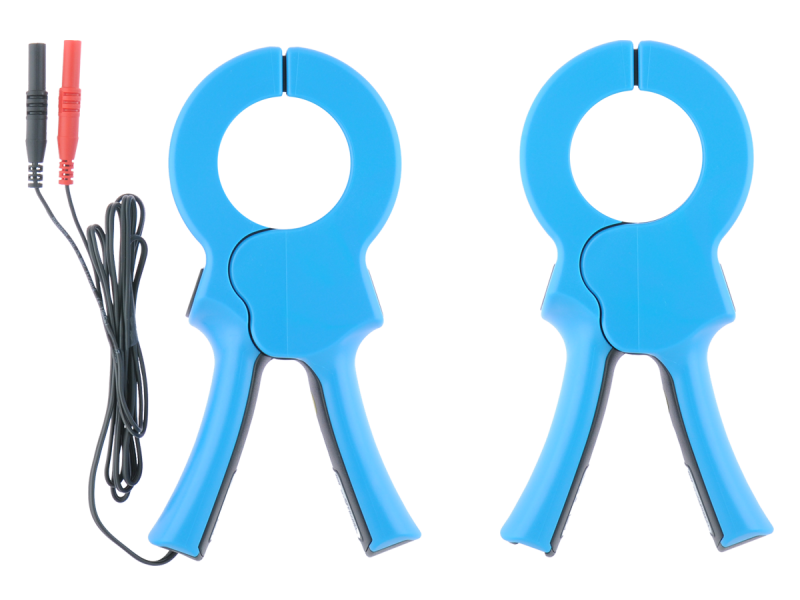

- Çift Klamp İle Kazıksız Topraklama Ölçümü
- 25kHz’de HF Topraklama Direnci Ölçümü (IEEE 81 Std. Göre)
- Geniş Ölçüm Frekans Aralığı (55Hz’den 15kHz’e Kadar)
- Sweep Modu Z(f)
- Flex Klamp (10m) İle Paylon Topraklama Ölçümü
- Paylonun 4 Bacağınında Tek Tek Ölçümü İçin 4 Flex Kalmp
- Akım Ölçümü (Klamp, Flex Klamp)
- Süreklilik Ölçümü (7mA ve 200mA de)
- Toprak Gerilimi Ölçümü
- Adım ve Temas Gerilimi Ölçümü
- Darbe Toprak Ölçümü 10/350µs
- Yüksek Elektriksel Gürültülerden Etkilenmeme özelliği
- DC Direnç Ölçümü
- Manuel veya Otomatik Ölçüm
- 4inç dokunmatik ekran
- Bataryalı Çalışma
- PC Yazılım
- Avrupa Malı
